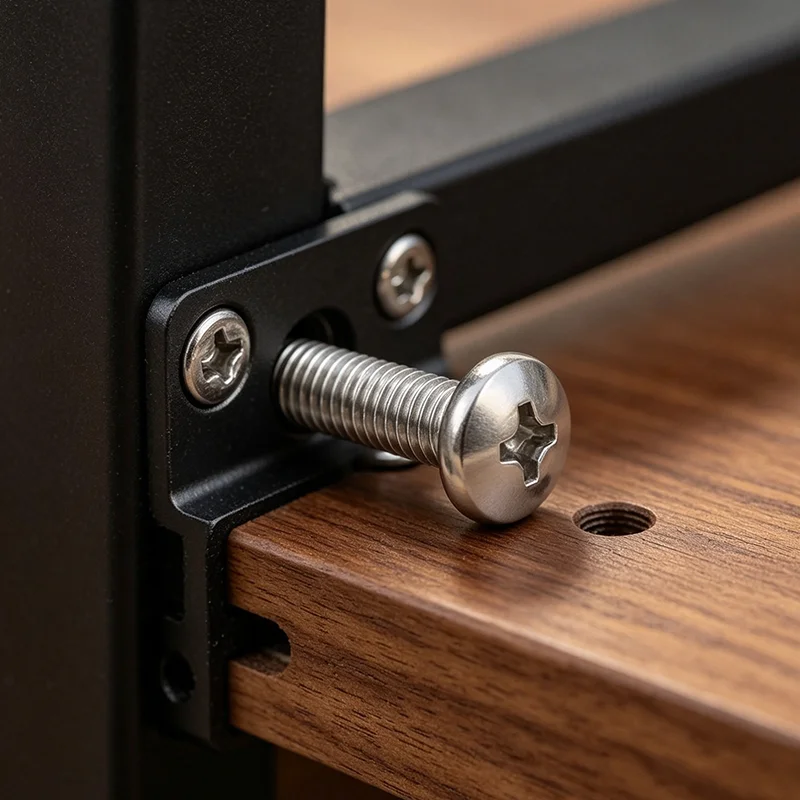

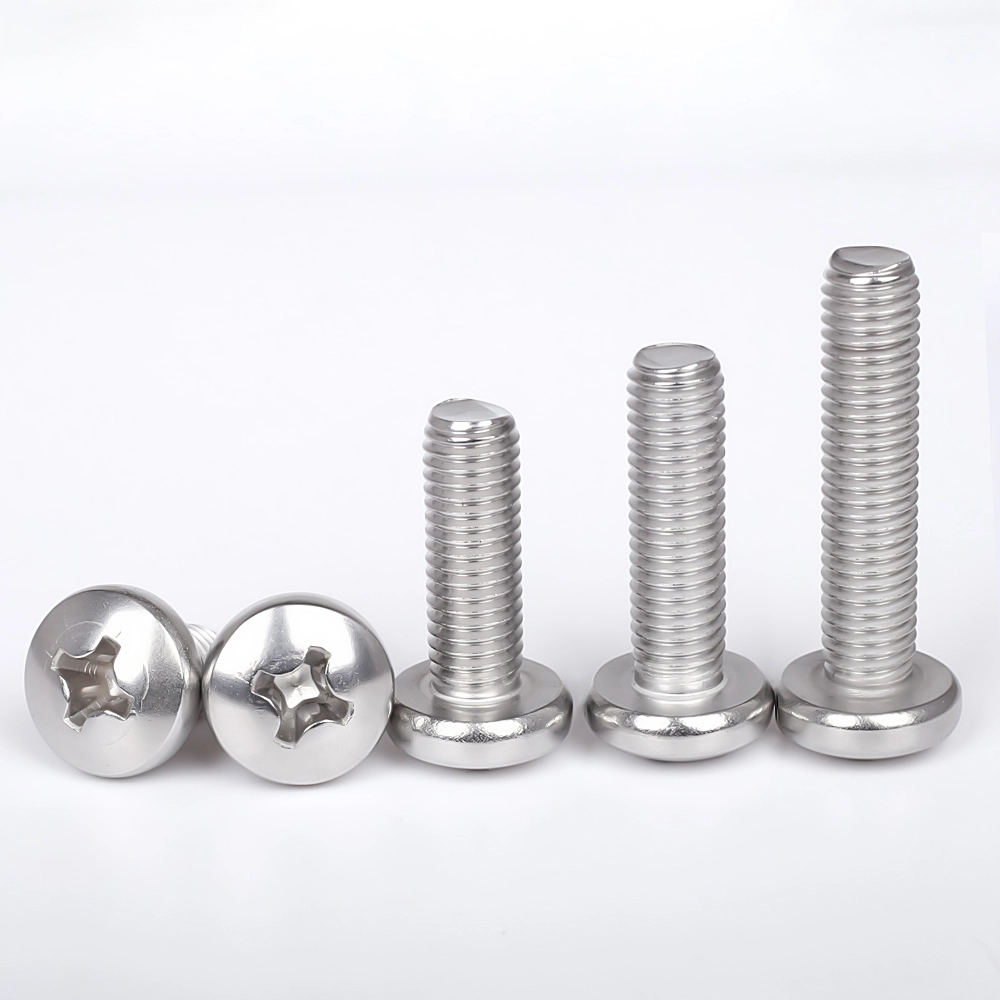

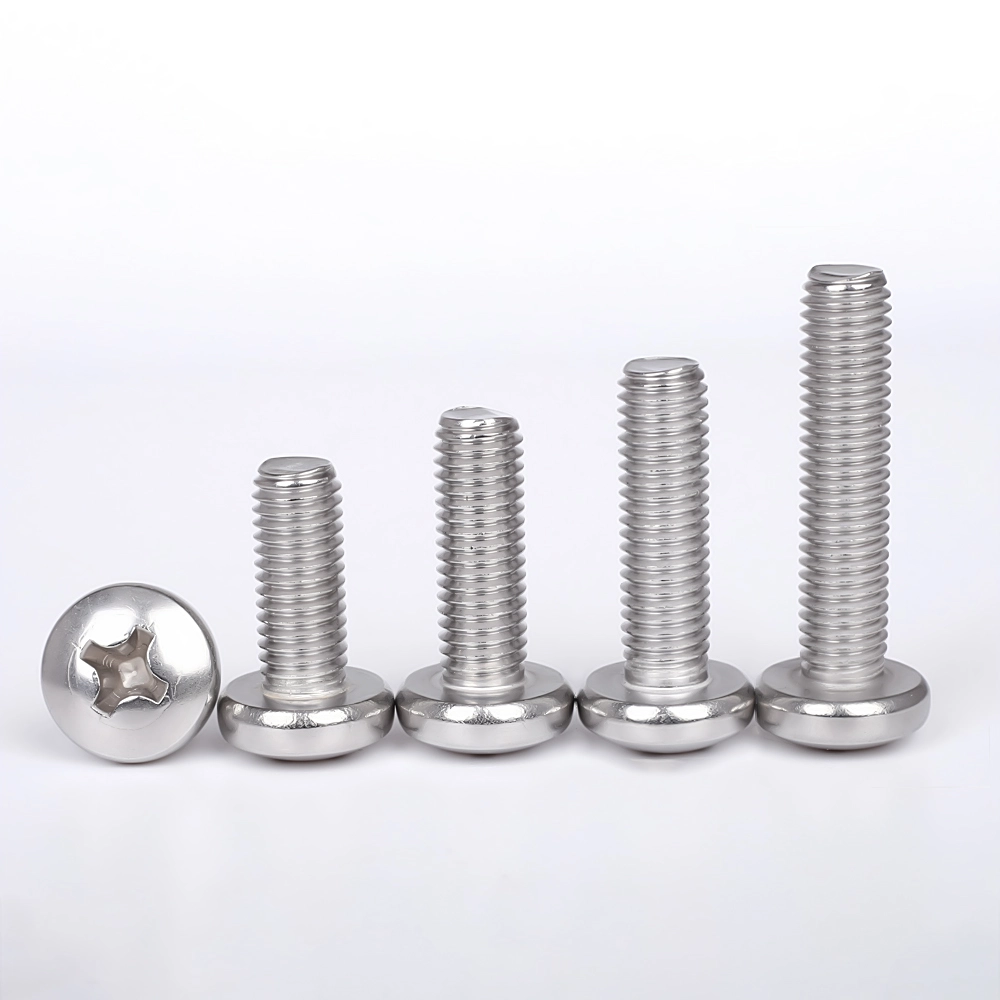

GB818 Flachkopf-Kreuzschlitz-Maschinenschraube

Die von Wanluos Zulieferern hergestellte GB818-Flachkopf-Kreuzschlitz-Maschinenschraube ist ein standardmäßiges, universell einsetzbares, passgenaues Befestigungselement, das speziell für die standardisierte Montage in der mittleren und leichten Industrie entwickelt wurde. Es eignet sich für verschiedene Szenarien, in denen voreingestellte Gewindelöcher und Muttern zur Verriegelung verwendet werden. Im Gegensatz zur selbstsichernden Struktur spitzer selbstschneidender Schrauben und Holzschrauben mit grobem Gewinde verfügt dieses Produkt über ein standardmäßiges metrisches Feinzahndesign ohne schneidende spitze Spitzen. Es erreicht eine stabile Verriegelung durch präzisen Gewindeeingriff und bietet drei Hauptvorteile: präzise Passung, wiederholte Demontage und reibungslose Montage.

Anfrage senden

Product Description

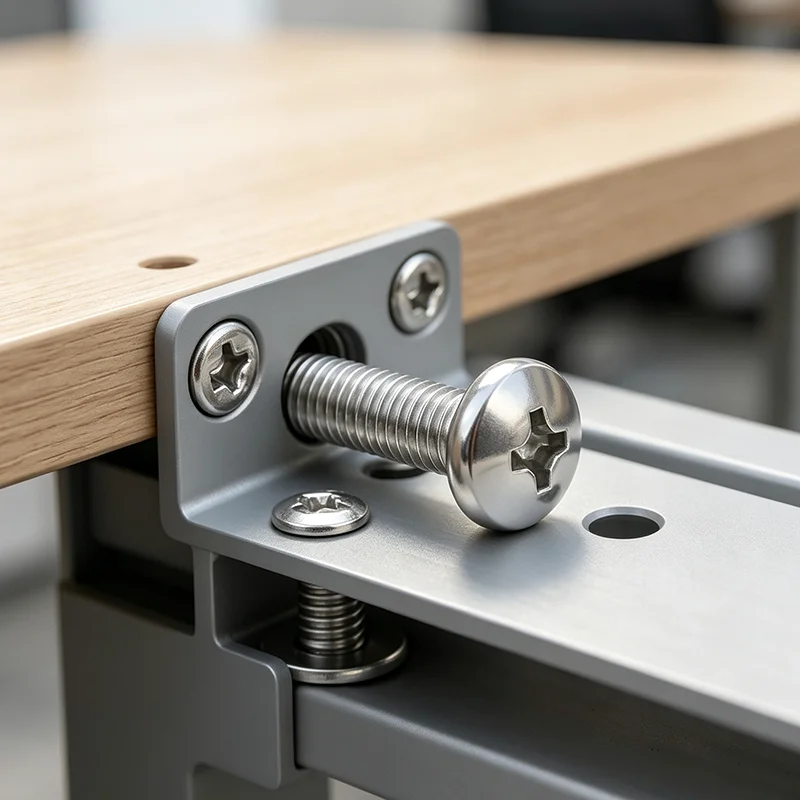

Die von Wanluo Factory hergestellte GB818-Flachkopf-Maschinenschraube mit Kreuzschlitz wird durch einen integrierten Kaltschmiedeprozess in Kombination mit einem sekundären Präzisionswalzgewindeprozess hergestellt. Das gesamte Zahnprofil ist regelmäßig und die Toleranz ist präzise, wodurch häufig auftretende Montageprobleme wie falsch ausgerichtete Gewinde, Montageklemmen, unebene Plattenoberflächen und das raue Aussehen gewöhnlicher gefälschter Schrauben effektiv gelöst werden. Der abgerundete, bogenförmige Kopf hat keine scharfen Kanten und ist nach der Installation sauber und schön. Er eignet sich für die standardisierte Serienmontage von elektronischen Geräten, Haushaltsgeräten, Präzisionsinstrumenten und täglichen Industriegeräten. Es handelt sich um die vielseitigste Basis-Maschinenschraube für leichte industrielle Montageszenarien.

Materialvorteile

1. Gleichmäßige Gesamthärte, geeignet für wiederholte Montage- und Demontagebedingungen.

2. Hervorragende Zug- und Ermüdungsbeständigkeit, kann sich nicht lösen oder verformen.

3. Korrosionsbeständig und rostfrei, geeignet für verschiedene gängige Arbeitsbedingungen.

4. Feine Oberflächenbehandlung, höhere Qualität des Erscheinungsbilds der Montage.

5. Standardmaterialverhältnis, volle Kompatibilität und Vielseitigkeit.

Wartungs- und Pflegehinweise

1. Tägliche Sichtprüfung

Überprüfen Sie regelmäßig den Oberflächenzustand der GB818-Flachkopf-Kreuzschlitz-Maschinenschraube. Konzentrieren Sie sich auf die Prüfung auf Probleme wie angesammelten Schmutz, leichte Oxidation und Staubansammlungen auf den Gewinden. Reinigen Sie die Oberflächenverunreinigungen umgehend, um zu verhindern, dass Fremdstoffe anhaften und das Gewindeprofil im Laufe der Zeit abnutzen und so die Genauigkeit des Eingriffs gewährleisten.

2. Standardmontage und -demontage, gewalttätige Operationen vermeiden

Verwenden Sie bei der Demontage oder Montage passende Kreuzwerkzeuge der entsprechenden Spezifikationen. Üben Sie die Kraft gleichmäßig und gleichmäßig aus. Vermeiden Sie heftiges Verdrehen oder gewaltsames Ziehen. Verhindern Sie, dass das Werkzeug abrutscht und den Kreuzschlitz verschleißt oder die Gewinde beschädigt. Vermeiden Sie, dass die Schrauben stecken bleiben oder sich aufgrund menschlicher Faktoren nicht lösen lassen.

3. Abteilung für Umweltbedingungen für Wartung

Führen Sie bei feuchten und schlecht belüfteten Arbeitsbedingungen regelmäßig einfache Wartungsarbeiten zum Rostschutz durch. Einfach mit Schutzöl abwischen, um Feuchtigkeit zu isolieren. In trockenen Innenräumen ist keine aufwendige Wartung erforderlich. Halten Sie einfach die Baugruppe sauber. Dies ist für eine langzeitstabile Nutzung geeignet.

4. Regelmäßiges Anziehen und erneute Inspektion

Überprüfen Sie bei Montagepunkten von Geräten mit leichten Vibrationen regelmäßig den Verriegelungszustand. Nehmen Sie rechtzeitig Anpassungen und Verstärkungen vor, um zu verhindern, dass sich die Schrauben langfristig durch geringfügige Vibrationen leicht lockern, und gewährleisten Sie so die Stabilität der Gerätebaugruppe.

5. Klassifizierung der Lagerung von Ersatzteilen

Ersatzschrauben sollten in einer trockenen und belüfteten Umgebung gelagert werden. Vermeiden Sie langfristige Witterungseinflüsse, Kontakt mit sauren oder alkalischen Medien und verhindern Sie vorzeitige Oxidation und Rostbildung. Stellen Sie die Montagegenauigkeit und Leistung der Ersatzschrauben sicher.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	GB818 Flachkopf-Maschinenschraube mit Kreuzschlitz, metrische Rundkopf-Maschinenschraube
Executive-Standard	GB818, ISO-Standard, Querverweis DIN/ANSI-Standard
Verfügbares Material	Edelstahl 304, 316, 316L, verzinkter Kohlenstoffstahl
Größenbereich	Vollständige metrische Standardgrößen M1,6–M12, kundenspezifische, nicht standardmäßige Längen verfügbar
Kopftyp	Glatter runder Pfannenkopf, flacher dekorativer Befestigungskopf
Antriebstyp	Standard-Kreuzschlitz, kompatibel mit universellen Montagewerkzeugen
Thread-Funktion	Feines und gleichmäßiges vollmetrisches Gewinde, hohe Passgenauigkeit
Oberflächenbehandlung	Beizen und Passivieren, polierte, gratfreie Oberfläche, Rost- und Korrosionsschutz
Mechanische Eigenschaften	Hohe Zugfestigkeit, stabile Verriegelungskraft, ermüdungsfrei und wiederverwendbar
Verpackungsmethode	Feuchtigkeitsbeständige Innenverpackung + Exportkarton, Palettenverpackung für Großbestellungen
Lieferservice	Spot-Massenlieferung, nicht standardmäßige Anpassung, Beschaffung gemischter Verbindungselemente aus einer Hand

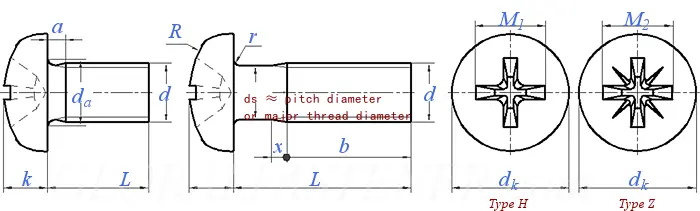

Gb818 Pan Head Cross Recessed Machine Screw

Gewindegröße d			M1.6	M2	M2,5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Tonhöhe		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	Eindringtiefe		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	max=Nenngröße		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	min		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	max=Nenngröße		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	min		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	min		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Sockel-Nr.			0	0	1	1	2	2	2	3	4	4
M₁	Typ H	Ref.	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
Eindringtiefe		max	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
Eindringtiefe		min	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	Typ Z	Ref.	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
Eindringtiefe		max	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
Eindringtiefe		min	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
