Edelstahl-U-Bolzen, kundenspezifische Rohrschelle, U-Bolzen

Unter dem Hersteller Wanluo produzieren wir hochwertige Edelstahl-U-Bolzen, kundenspezifische Rohrschellen-Bügel, die für die Rohrbefestigung und Geräteverankerung maßgeschneidert sind und den internationalen Standardspezifikationen entsprechen. Dieses spezielle Befestigungselement verfügt über eine einzigartige U-förmige, gebogene integrierte Struktur und ist professionell für die Rohrleitungsklemmung und die Fixierung kreisförmiger Objekte konzipiert, wodurch die Instabilitätsprobleme herkömmlicher Befestigungselemente für Rohrbefestigungen gelöst werden.

Anfrage senden

Product Description

Der von Wanluo hergestellte Edelstahl-U-Bolzen-Rohrschellen-U-Bolzen nach Maß zeichnet sich durch hervorragende Passleistung und starke Zugstabilität aus und eignet sich für verschiedene Projekte im Rohrleitungsbau und zur Ausrüstungsbefestigung. Wir unterstützen Spotlieferungen, personalisierte, nicht standardmäßige Anpassungen und Großbestellungsservices, um den globalen Beschaffungsanforderungen gerecht zu werden.

Produktdesign und Ausstattungsmerkmale

Dieser U-förmige Bolzen verfügt über eine einteilige Biege- und Kaltumformtechnologie mit einer glatten Bogeninnenwand, die perfekt zum Außendurchmesser von runden Rohren, Röhren und zylindrischen Geräten passt. Das symmetrische Doppel-Vollgewinde-Enddesign ermöglicht eine gleichmäßige Belastung und eine ausgewogene Verriegelungskraft und verhindert wirksam Rohrrütteln, -verschiebungen und -lockerungen, die durch Vibrationen und Extrusion durch äußere Kräfte verursacht werden. In Kombination mit professionellen Stützmuttern und Dichtungen sorgt es für eine stabile und feste Klemmung und Befestigung. Mehrere hochreine Edelstahl-Materialoptionen verleihen dem Bolzen eine dauerhafte Korrosionsbeständigkeit und strukturelle Stabilität und passen sich für eine langfristig sichere Befestigung an verschiedene Arbeitsumgebungen im Freien, in feuchten und korrosiven Umgebungen an.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	U-Bolzen aus Edelstahl, Rohrschellen-Bügel
Executive-Standard	Nationaler und industrieller Standard, unterstützt benutzerdefinierte, nicht standardmäßige Größen
Verfügbares Material	Auf Lager: 304, 316, 316L; Anpassbar: 904L, 310S, 2205, 2507 Duplexstahl
Größenbereich	Anpassbarer Rohrdurchmesser, Gewindelänge und Schraubenbreite, die herkömmliche Rohrleitungsspezifikationen abdecken
Gewindetyp	Standardmäßiges metrisches Grobgewinde, Feingewinde anpassbar für spezielle Befestigungsanforderungen
Oberflächenbehandlung	Beizen und Passivieren, glatte, gratfreie Oberfläche, optionale Hochglanzveredelung
Mechanische Eigenschaften	Hohe Zugfestigkeit, starke Biegefestigkeit, nach längerem Spannen nicht leicht zu verformen
Verpackungsmethode	Innere Plastiktüte + Exportkarton, Palettenverpackung für FCL, OEM-Verpackung verfügbar
Lieferservice	Spot-Großhandel, kundenspezifische Anpassung in Originalgröße, gemischter Versand und Beschaffung aus einer Hand

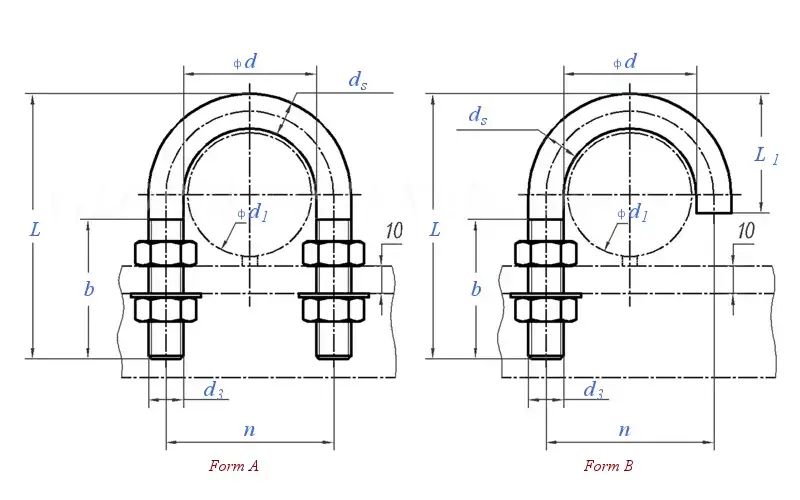

Stainless Steel U Bolt Custom Pipe Clamp U Bolt

Nenndurchmesser d			30	38	46	52	64	82	94	120	148
d₁			25~26,9	30~33,7	38~42,4	44,5~48,3	57~60,3	76.1	88.9	108~114,3	133~139,7
d₁	Rohrgröße	Metrisch	20	25	32	40	50	65	80	100	125
d₁	Rohrgröße	Zoll	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4	/
b^③			40	40	50	50	50	50	50	60	60
d_s			10	10	10	10	12	12	12	16	16
d₃			M10	M10	M10	M10	M12	M12	M12	M16	M16
L^③			70	76	86	92	109	125	138	171	191
L₁			28	31	37	40	49	57	66	/	/
n			40	48	56	62	76	94	106	136	164
pro 100 Einheiten ≈ kg	Typ A		9.4	10.5	12	12.9	22.2	25.9	28.8	64	72.7
pro 100 Einheiten ≈ kg	Typ B		6.8	7.7	9	9.7	16.8	19.8	22.4	/	/

Nenndurchmesser d			176	202	228	282	332	378	428	530
d₁			159~168,3	(191)~193,7	216~219.1	267~273	318~323,9	355,6~368	406,4~419	508~521
d₁	Rohrgröße	Metrisch	150	(175)	200	250	300	350	400	500
d₁	Rohrgröße	Zoll	/	/	/	/	/	/	/	/
b^③			60	60	70	70	70	70	70	70
d_s			16	16	20	20	20	24	24	24
d₃			M16	M16	M20	M20	M20	M24	M24	M24
L^③			217	249	283	334	385	435	487	589
L₁			/	/	/	/	/	/	/	/
n			192	218	248	302	352	402	452	554
pro 100 Einheiten ≈ kg	Typ A		83.4	95.8	169.8	202.8	235	382	429	522
pro 100 Einheiten ≈ kg	Typ B		/	/	/	/	/	/	/	/

Anwendungsszenarien und Nutzungsvorteile

1. Das professionelle U-förmige Bogenbiegedesign passt perfekt zu kreisförmigen Rohrleitungen und zylindrischen Geräten, vermeidet Spaltabweichungen während der Installation und gewährleistet eine umfassende und enge Klemmfixierung.

2. Die symmetrische Doppelgewindestruktur sorgt für eine ausgewogene Spannungsverteilung, widersteht Rohrleitungsvibrationen und Stoßkräften effektiv und verhindert so ein Lösen und Herunterfallen im Langzeitgebrauch.

3. Hochwertige Edelstahlmaterialien bieten hervorragende Rost-, Korrosions- und Witterungsbeständigkeit und passen sich an Außenrohre, Schiffsrohrleitungen und chemisch feuchte Arbeitsumgebungen an.

4. Die gratfreie und glatte Oberflächenbehandlung schützt die Außenwand der Rohrleitungen vor Kratzern und gewährleistet so die Integrität und den sicheren Betrieb der Rohrleitungsausrüstung.

5. Durch die flexible individuelle Anpassung von Kaliber, Länge und Gewinde ist es für Wasserleitungen, Ölleitungen, Kabelleitungen und die Befestigung mechanischer zylindrischer Teile mit großer Vielseitigkeit einsetzbar.

Stainless Steel U Bolt Custom Pipe Clamp U Bolt

FAQ

F1: Welche Szenarien sind Edelstahl-U-Bolzen, kundenspezifische Rohrschellen-Bügelwird hauptsächlich verwendet für?

A1: U-Bolzen werden speziell zum Klemmen und Befestigen verschiedener runder Rohrleitungen, rohrförmiger Geräte und zylindrischer Teile verwendet und finden breite Anwendung im Baurohrbau, bei der Verrohrung mechanischer Geräte, bei der Befestigung von Fahrzeugrohrleitungen und bei der Verstärkung von Rohrleitungen in Außenanlagen.

F2: Können Sie nicht standardmäßige U-Bügel in Sondergrößen anpassen?

A2: Ja. Wir unterstützen eine vollständige individuelle Anpassung des Innendurchmessers, der Biegebreite, der Gewindelänge und der Gewindesteigung des U-Bolzens, die verschiedenen speziellen Pipeline-Kalibern und Installationsraumanforderungen gerecht werden kann.

F3: Rosten Edelstahl-Bügel im Freien und an der Küste?

A3: Herkömmlicher U-Bolzen aus Edelstahl 304/316, kundenspezifischer Rohrschellen-Bügel
haben eine gute Rostschutzleistung für den täglichen Gebrauch im Freien. Für Salznebel an der Küste und Umgebungen mit hoher Korrosion bieten wir kundenspezifische Optionen aus hochwertigem Duplexstahl und 904L für eine langfristige Korrosionsschutzwirkung.

F4: Benötigen U-Bügel unterstützendes Zubehör für die Installation?

A4: Bei der herkömmlichen Installation sind passende Muttern und Flachdichtungen zur Hilfssicherung erforderlich. Wir können je nach Kundenwunsch komplette unterstützende Zubehörsätze bereitstellen, um eine unterstützende Versorgung aus einer Hand zu gewährleisten.

F5: Wird sich das U-förmige Biegeteil während der Langzeitklemmung verformen?

A5: Durch den integrierten Kaltbiege- und Formprozess weist die Schraube eine hohe strukturelle Zähigkeit und Biegefestigkeit auf. Es kann eine stabile Klemmform beibehalten und verformt oder lockert sich unter normaler Arbeitslast und langfristigen Vibrationen nicht.
