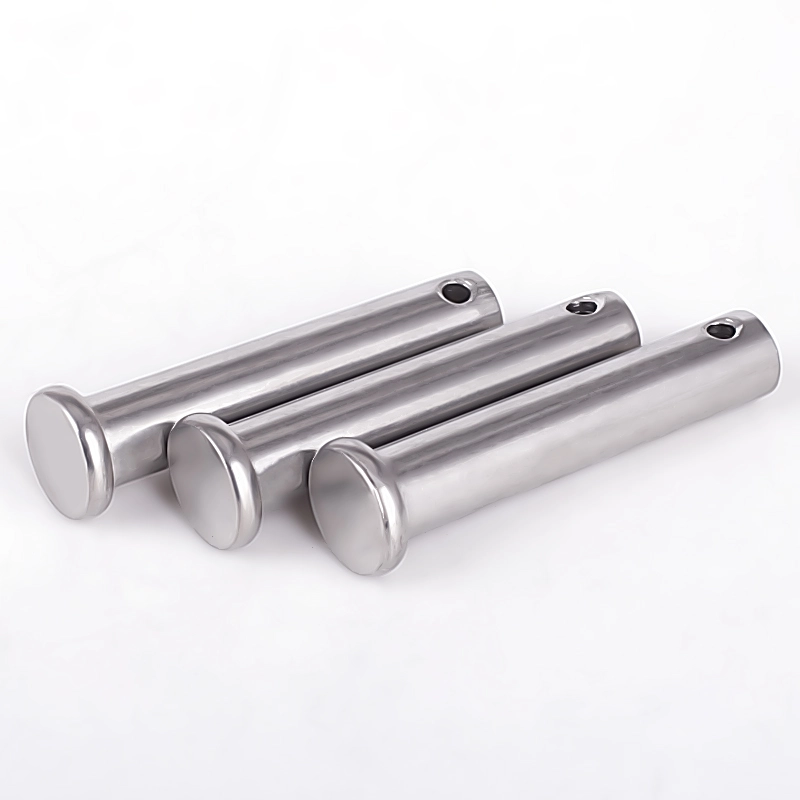

Gabelkopfbolzen für mechanische Verbindung

Dieser Gabelkopfstift für mechanische Verbindungen, der direkt von Wanluo Factory verkauft wird, ist eine zylindrische bewegliche Verbindungskomponente nach Industriestandard. Es wird hauptsächlich für dynamische Montageszenarien mit mechanischen Scharnieren, Drehgelenken und flexiblen Bewegungsstrukturen von Pleuelstangen verwendet. Im Gegensatz zu den auf dem Markt erhältlichen festen Stiften, die nur zur statischen präzisen Positionierung verwendet werden, ist dieses Produkt mit einer dynamischen beweglichen Verbindung als Hauptzweck konzipiert und speziell an verschiedene mechanische Gelenke angepasst, die hin- und hergehende Drehung, Winkelschwingung und flexibles Öffnen und Schließen erfordern.

Anfrage senden

Product Description

Wenn die Wanluo-Fabrik Gabelbolzen für mechanische Verbindungen herstellt, verwendet sie eine integrierte Struktur aus flachem Kopf und Durchgangsloch am hinteren Ende. In Kombination mit einem Splint kann eine Doppelsicherung erreicht werden. Die Montage ist einfach, die Drehung erfolgt reibungslos und es kann ein Lösen und Verschieben während der kontinuierlichen Bewegung des Geräts verhindert werden. Es ist weit verbreitet für die standardisierte Montage mechanischer Getriebestrukturen, Fahrzeugfahrgestellkomponenten, hydraulischer Ausrüstung und verschiedener beweglicher Komponenten.

Differenzielle Verkaufsargumente

1. Konzentriert sich auf die dynamische Aktivitätsverbindung und eignet sich eher für dynamische Arbeitsbedingungen als für die statische Positionierung.

2. Flache Kopfbegrenzung und Hecklochverriegelung bieten doppelten Rutschschutz für mehr Sicherheit.

3. Kompatibel mit der Gabelstruktur, bietet stärkere Anpassungsfähigkeit und höhere Montagetoleranz.

4. Einfache Struktur und langlebig, mit geringerem Langzeitverschleiß.

5. Äußerst vielseitig, geeignet für den standardisierten Austausch verschiedener Industrieanlagen.

Strukturmerkmale und Fertigungstechnologie

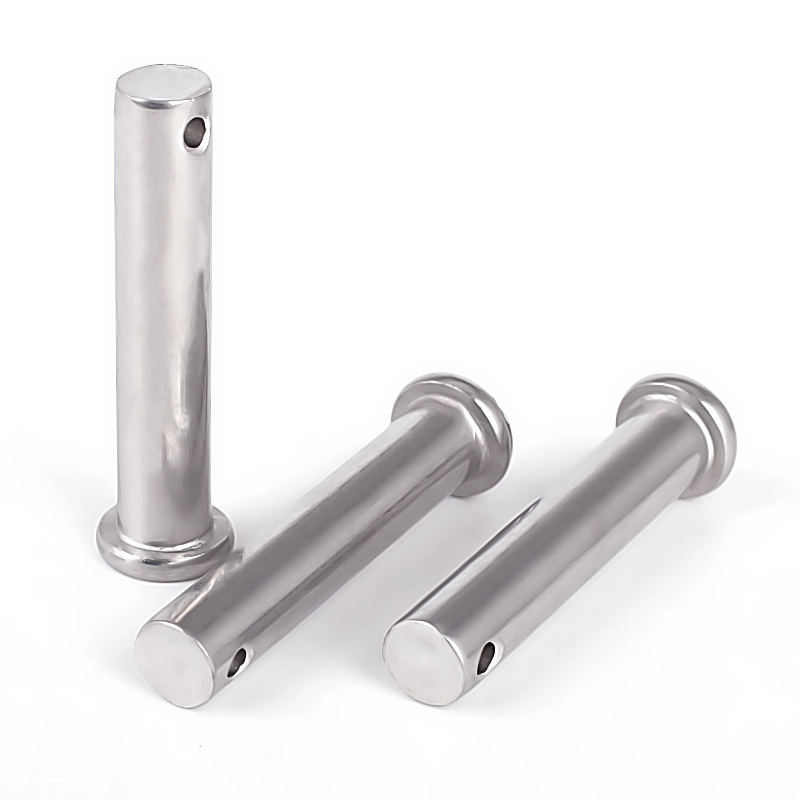

Gabelkopfstift für mechanische Verbindung, einteiliger Präzisionskaltstauch- und spitzenloser Schleifformprozess, bestehend aus einem flachen runden Begrenzungskopf, einem glatten, massiven zylindrischen Stiftkörper und einem reservierten Endstiftloch. Der verdickte flache Kopf sorgt für eine stabile Oberflächenbegrenzung, verhindert ein Einsinken des Stiftkörpers in das Montageloch und sorgt für eine gleichmäßige Ebenheit der Montage. Der integrierte, massive Stiftkörper verfügt über eine hohe strukturelle Steifigkeit und eine glatte Oberflächenbeschaffenheit, wodurch der Reibungswiderstand während der Komponentenrotation verringert und eine flexible und ungehinderte mechanische Bewegung gewährleistet wird. Das präzise positionierte Heckloch hat eine gleichmäßige Öffnung und eine glatte Innenwand und passt perfekt zu Standardsplinten, um ein vollständiges Sicherheitsverriegelungssystem zu bilden. Alle aus hochwertigem Kohlenstoffstahl, legiertem Stahl und Edelstahl gefertigten Produkte werden einer Feinbearbeitung, Entgratung und einer standardisierten Korrosionsschutzbehandlung unterzogen. Eine strikte Kontrolle der Maßtoleranzen sorgt für einen störungsfreien Sitz mit Standard-Scharnierlöchern, mit stabiler Scherfestigkeit und langfristiger Bewegungsermüdungsbeständigkeit und passt sich an häufige Arbeitsbedingungen bei beweglichen Montagearbeiten an.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	Gabelkopfstift, Flachkopf-Gabelkopfstift, Lochscharnierstift, beweglicher Verbindungs-Zylinderstift
Executive-Standard	DIN11023, ISO-Standard, GB-Standard, ANSI-Standard, kundenspezifische, nicht standardmäßige Größen
Verfügbares Material	45# Kohlenstoffstahl, 40Cr legierter Stahl, 304/316 Edelstahl
Größenbereich	Durchmesser 2 mm–30 mm, Länge 6 mm–350 mm, volle Standardgrößen, individuelle Position und Länge der Stiftlöcher
Strukturtyp	Flacher Begrenzungskopf, massiver zylindrischer Körper, Sicherheitsverriegelungsstruktur mit Endstiftloch
Verarbeitungstechnologie	Präzises Kaltstauchen, spitzenloses Schleifen, präzises Bohren von Löchern, Oberflächenhärten und Endbearbeitung
Anwendbares Werkstück	Mechanische Scharniere, Gabelkopfhalterungen, Verbindungsstangen, Fahrzeugchassis, hydraulische bewegliche Gelenke, Maschinenbauteile
Oberflächenbehandlung	Galvanisierung (weiß/farbig/schwarz), Schwarzoxidhärtung, Passivierung, Polieren von Edelstahl
Mechanische Eigenschaften	Hohe Scherfestigkeit, gleichmäßige Rotation, begrenztes Absinken, sicheres Fallenlassen, Ermüdungsfestigkeit bei häufigen Bewegungen
Verpackungsmethode	Rostfreier Innenkarton + Exportkarton, feuchtigkeits- und stoßfeste Verpackung, Palettenverpackung für Großbestellungen
Lieferservice	Spot-Standardversorgung, nicht standardmäßige Anpassung, unterstützende Versorgung mit Splinten aus einer Hand

Clevis Pin For Mechanical Connection

Nenndurchmesser d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=Nenngröße (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=Nenngröße (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=Nenngröße (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nenngröße (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Kernvorteile und industrielle Anwendungen

1. Die professionelle Begrenzungsstruktur mit flachem Kopf verhindert wirksam das Absinken und Verschieben des Stiftkörpers bei Hochgeschwindigkeitsrotation und Hin- und Herbewegung, sorgt für eine stabile Montageposition der beweglichen Teile und vermeidet mechanisches Zittern und Verbindungsabweichungen.

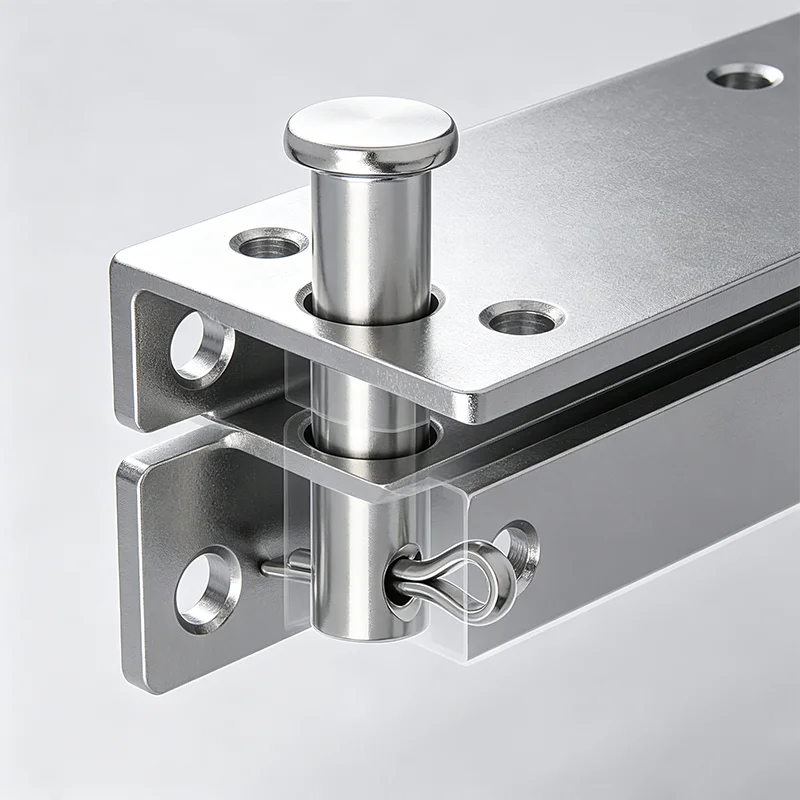

2. Passendes Design zur Hecklochverriegelung, perfekt kompatibel mit Standard-Splinten. Die Kombination aus Gabelkopfbolzen und Splintbolzen bildet einen doppelten Sicherheitsschutz und verhindert vollständig das Risiko, dass der Bolzenkörper durch langfristige mechanische Vibrationen und Stoßbelastungen herunterfällt.

3. Der extrem glatte zylindrische Stiftkörper minimiert die Montagereibung und gewährleistet eine flexible und stabile Drehung von Scharniergelenken und beweglichen Verbindungsteilen. Es verfügt über eine hervorragende Bewegungsermüdungsbeständigkeit und ist nach längerem, häufigem Betrieb nicht leicht zu verklemmen oder zu verschleißen.

4. Hohe strukturelle Festigkeit und starke Scherfestigkeit. Der solide Integralformprozess ermöglicht es dem Stiftkörper, großen seitlichen Belastungen und Spannungen standzuhalten und sich so an anspruchsvolle bewegliche Verbindungsszenarien von technischen Maschinen und Fahrzeugausrüstung anzupassen.

5. Gabelkopfbolzen für mechanische Verbindungen haben ein breites Anwendungsspektrum mit vielfältigen Materialoptionen und werden häufig in Automobil-Chassissystemen, landwirtschaftlichen Maschinen, hydraulischen Geräten, Eisenbahnanlagen, Automatisierungsgeräten und verschiedenen Bereichen für bewegliche Verbindungen mit mechanischen Scharnieren eingesetzt.

Clevis Pin For Mechanical Connection

Echte Anwendungsszenarien vor Ort

Unsere Verbindungselemente und kundenspezifischen Metallbeschläge werden häufig in universellen Industrieszenarien weltweit eingesetzt und passen sich vollständig an komplexe Arbeitsbedingungen an:

1. Montage und feste Verbindung industrieller mechanischer Geräte

2. Bautechnik und Befestigung von Gebäudestrukturen

3. Hebearbeiten und Spannbefestigungen im Hafen-, Schiffs- und Offshore-Bereich

4. Installation neuer Energie-, Automatisierungs- und Rohrleitungssysteme

5. Stark korrodierende, feuchte und hochbelastete raue Arbeitsumgebung im Freien

6. Weltweiter Großhandel und lokaler Hardware-Marktvertrieb
