Splintsicherung

Die von Wanluo Factory bereitgestellte Splintsicherung, allgemein bekannt als Öffnungsstift oder Sicherheitsnadel, ist eine grundlegende und entscheidende Sicherheitskomponente gegen Lockerung im Betriebssystem von Industrieanlagen. Es verfügt hauptsächlich über eine mechanische Strukturbegrenzungsverriegelung und einen Ablöseschutz. Im Gegensatz zu den festen Prinzipien starrer Positionierungskomponenten wie Zylinderstiften wird eine flexible Doppelgabelstruktur verwendet. Es kann durch manuelles Biegen und Öffnen verriegelt und fixiert werden, ohne dass professionelle Werkzeuge erforderlich sind.

Anfrage senden

Product Description

Die vom Hersteller Wanluo hergestellte Splintsicherung wird hauptsächlich zum Verbinden von Teilen wie Wellen, Schrauben und Getriebewellen mit Löchern verwendet. Während der Installation wird es durch die voreingestellten Löcher geführt und dann auseinandergebogen, um eine dauerhafte physische Begrenzung zu bilden, wodurch die Probleme der axialen Bewegung, des Lösens und des Herunterfallens der Zubehörteile effektiv beseitigt werden.

Kernverkaufsargument

Mit seiner hervorragenden Ermüdungsfestigkeit und Biegeleistung kann diese Splintsicherung Langzeitvibrationen, mechanischen Stößen und hochfrequenten Betriebserschütterungen der Ausrüstung standhalten und einen stabilen und zuverlässigen Verriegelungszustand aufrechterhalten. Der Gesamtaufbau ist einfach und die Demontage ist flexibel. Es unterstützt mehrere Öffnungs- und Schließvorgänge zur Wiederverwendung und es treten keine Probleme auf, wie z. B. das Hängenbleiben, Verrutschen oder Brechen starrer Befestigungselemente. Mit einer minimalistischen Struktur erreicht es einen hochfesten Sicherheitsschutz und ist ein standardisiertes Sicherheitszubehör zur Verhinderung von Lockerung und Ablösung in verschiedenen dynamischen mechanischen Geräten.

Anwendungsszenario

1. Schutz des mechanischen Übertragungssystems

2. Montage von Fahrzeugbauchassis

3. Abstimmung von Hydraulik- und Baumaschinen

4. Wartung und Betrieb allgemeiner Industrieanlagen. 5. Montage von Spannvorrichtungen und leichten Geräten

Strukturmerkmale und Fertigungstechnologie

Split Pin Locking Safety verwendet einen integrierten hochpräzisen Kaltstauch- und Drahtformprozess, der aus einem halbkreisförmigen Schlaufenkopf und zwei symmetrisch geteilten geraden Beinen besteht. Der glatte, abgerundete Kopf gewährleistet eine bündige Installation, ohne dass scharfe Kanten hervorstehen oder umliegende Teile zerkratzt werden. Die beiden geteilten Beine zeichnen sich durch gleichmäßige Dicke, gute Duktilität und stabile Biegeleistung aus und ermöglichen ein freies Öffnen und Klemmen ohne Sprödbruch während der Montage. Alle Abmessungen werden streng nach internationalen Standards hergestellt und gewährleisten eine präzise Übereinstimmung mit Standard-Stiftlöchern und Wellenlöchern. Das Produkt besteht aus hochwertigen kohlenstoffarmen Stahl-, Edelstahl- und Kupfermaterialien mit feiner Oberflächenveredelung, um Grate und scharfe Ecken zu entfernen. Nach der Verzinkung oder Passivierungs-Korrosionsschutzbehandlung ist die Stiftoberfläche glatt und rostfrei und sorgt so für eine stabile mechanische Flexibilität und Verriegelungsleistung in langfristigen dynamischen Arbeitsumgebungen.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	Splint, Splint, Sicherheitsverriegelungsstift, zweizinkiger Befestigungsstift
Executive-Standard	DIN94, ISO1234, GB91, ANSI-Standard, kundenspezifische, nicht standardmäßige Größen
Verfügbares Material	Kohlenstoffarmer Stahl, Edelstahl 304/316, Messing, Kupferlegierung
Größenbereich	Durchmesser 1 mm bis 12 mm, Länge 6 mm bis 200 mm, volle Standardgrößen, kundenspezifische Abmessungen
Strukturtyp	Halbrunder Schlaufenkopf, doppelt geteilte flexible Beine, physikalische Biege- und Lockerungsstruktur
Verarbeitungstechnologie	Präzise Drahtformung, Kaltbiegeformung, Oberflächenentgratung, Korrosionsschutzbehandlung
Anwendbares Werkstück	Gabelbolzen, Bolzen, Getriebewellen, Scharnierteile, Fahrzeugchassis, vibrierende mechanische Komponenten
Oberflächenbehandlung	Verzinkung (weiß/farbig/schwarz), Passivierung, natürliches Polieren, Rostschutzölbeschichtung
Mechanische Eigenschaften	Hervorragende Biegeduktilität, starke Vibrationsfestigkeit, Ermüdungsfestigkeit, flexible physikalische Verriegelung, hoher Sicherheitsfaktor
Verpackungsmethode	Feuchtigkeitsbeständiger Innenbeutel + Exportkarton, Standard-Großverpackung, Palettenverpackung für große Bestellungen
Lieferservice	Vorrätige Standardgrößen, nicht standardmäßige kundenspezifische Anpassungen, Komplettversorgung mit Verbindungselementen

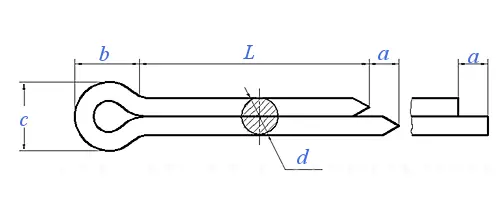

Split Pin Locking Safety

Nenndurchmesser d^①		0.6	0.8	1	1.2	1.6	2	2.5	3.2
d	max	0.5	0.7	0.9	1	1.4	1.8	2.3	2.9
d	min	0.4	0.6	0.8	0.9	1.3	1.7	2.1	2.7
α	max	1.6	1.6	1.6	2.5	2.5	2.5	2.5	3.2
α	min	0.8	0.8	0.8	1.25	1.25	1.25	1.25	1.6
b	≈	2	2.4	3	3	3.2	4	5	6.4
c	max	1	1.4	1.8	2	2.8	3.6	4.6	5.8
c	min	0.9	1.2	1.6	1.7	2.4	3.2	4	5.1
L	Längenbereich	4-12	5-16	6-20	8-25	8-32	10-40	12-50	14-63

Nenndurchmesser d^①		4	5	6.3	8	10	13	16	20
d	max	3.7	4.6	5.9	7.5	9.5	12.4	15.4	19.3
d	min	3.5	4.4	5.7	7.3	9.3	12.1	15.1	19
α	max	4	4	4	4	6.30	6.30	6.30	6.30
α	min	2	2	2	2	3.15	3.15	3.15	3.15
b	≈	8	10	12.6	16	20	26	32	40
c	max	7.4	9.2	11.8	15.0	19.0	24.8	30.8	38.5
c	min	6.5	8.0	10.3	13.1	16.6	21.7	27.0	33.8
L	Längenbereich	18-80	22-100	32-125	40-160	45-200	71-250	112-280	160-280

Kernvorteile und industrielle Anwendungen

1. Das einzigartige, flexible Design mit geteilter Beinverriegelung sorgt für eine rein physische Begrenzung der Lockerung. Im Gegensatz zu Gewinde-Lockerungsmethoden werden Lockerungsfehler durch Vibration und Drehmomentdämpfung vollständig vermieden, wodurch die Betriebssicherheit der Ausrüstung erheblich verbessert wird.

2. Ausgezeichnete Biegeduktilität und Ermüdungsbeständigkeit. Der Stiftkörper der Splintsicherung kann während der Installation und Wartung wiederholt gebogen und geöffnet werden, ohne dass es zu Rissen oder Verformungen kommt. Dies ermöglicht eine bequeme Demontage und wiederholte Verriegelung zur Geräteinspektion und zum Austausch von Teilen.

3. Ultrahohe Installationskompatibilität, geeignet für alle Standard-Gabelkopfbolzen, Wellenlöcher und Bolzenbolzenlöcher. Die leichte und kompakte Struktur hat keinen Einfluss auf die Montagegenauigkeit und die mechanische Bewegung der Ausrüstung und beeinträchtigt keine dynamischen Komponenten.

4. Vielfältige Materialoptionen passen sich verschiedenen Arbeitsumgebungen an. Splinte aus verzinktem Kohlenstoffstahl sind für herkömmliche Maschinen kostengünstig; Splinte aus Edelstahl zeichnen sich durch eine hervorragende Rost- und Korrosionsbeständigkeit für Außen-, Meeres- und feuchte Umgebungen aus.

5. Extrem breite industrielle Anwendbarkeit, weit verbreitet in Automobilchassis, landwirtschaftlichen Maschinen, technischen Geräten, hydraulischen Komponenten, Eisenbahnanlagen, mechanischen Getriebestrukturen und allen dynamischen Montageszenarien, die einen Sicherheitsschutz gegen Lockerung erfordern.

Kundendienstgarantie

Wir implementieren eine einheitliche globale Kundendienstrichtlinie für alle verkauften Produkte:

✅ Vollständige Entschädigung bei Qualitätsproblemen: Kostenloser Ersatz oder volle Rückerstattung für Produkte mit Produktionsqualitätsmängeln

✅Technischer After-Sales-Support: technische Online-Beratung rund um die Uhr für Produktinstallation, Anpassung und Szenenauswahl

✅ Bearbeitung von Auftragsproblemen: Beheben Sie Frachtschäden, Lieferengpässe und anormale Logistikprobleme für Kunden im Ausland

✅ Langfristige After-Sales-Verfolgung: Verfolgen Sie das Feedback zur Produktnutzung für langfristige Großkunden

Hinweis: Schäden, die durch vom Menschen verursachte unsachgemäße Bedienung und Überlastung verursacht werden, fallen nicht in den Umfang der Kundendienstgarantie

Heiße Tags: Splintsicherung, Sicherungsstift, Splinthersteller
