DIN 981 Schlitz-Rundmutter

Die von der Firma Wanluo hergestellten geschlitzten Rundmuttern DIN 981 wurden speziell für die Befestigung von Wellenkomponenten und die axiale Begrenzungssicherung entwickelt und werden unter strikter Einhaltung deutscher industrieller Präzisionsstandards hergestellt. Im Gegensatz zu herkömmlichen mehreckigen Befestigungsmuttern verfügt diese geschlitzte Rundmutter über einen vollrunden Körper mit symmetrischen Seitenschlitzen, der ausschließlich für die Spindel-, Lager- und Gewindewellenpositionierung konzipiert ist.

Anfrage senden

Product Description

Wanluos China DIN 981 geschlitzte Rundmutter löst häufige mechanische Probleme wie Wellenendeverschiebung, Lagerlockerheit und Axialschlag während des Gerätebetriebs und erzielt hochpräzise feste Begrenzungs- und Lockerungsschutzeffekte für rotierende Wellenteile. Es handelt sich um ein zentrales Präzisionsbefestigungselement für Getriebemaschinen, Lagermontagen und automatisierte Spindelsysteme.

Strukturelles Schlitzdesign und mechanische Stabilität

Die geschlitzte Rundmutter DIN 981 hat eine solide kreisförmige Integralstruktur mit präzise gefrästen symmetrischen offenen Schlitzen am Außenumfang. Die einzigartige Schlitzstruktur ermöglicht das direkte Verriegeln und Lösen mit speziellen Hakenschlüsseln und ermöglicht so eine präzise Feinabstimmung der Vorspannkraft bei der Wellenmontage. Der Vollkreisgewindekörper sorgt für eine gleichmäßige axiale Belastung, eliminiert effektiv exzentrischen Druck und gewährleistet die Konzentrizität der Wellenteile nach dem Verriegeln. Das durch Präzisionsdrehen und Gewindewalzen bearbeitete Innengewinde zeichnet sich durch eine hohe Passgenauigkeit und eine reibungslose Schraubleistung aus. Hochwertiges Edelstahlmaterial bietet hervorragende Verschleißfestigkeit und strukturelle Stabilität und gewährleistet langfristig eine präzise Verriegelungsgenauigkeit bei Hochgeschwindigkeitsrotation und zyklischem Betrieb mechanischer Wellen.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	Rundmutter aus Edelstahl, geschlitzte Rundmutter DIN 981
Executive-Standard	DIN 981, ISO-Standard für Präzisionsbefestigungen, kundenspezifische, nicht standardmäßige Wellenmuttern
Verfügbares Material	304, 316L Edelstahl; Kundenspezifischer, hochfester, korrosionsbeständiger legierter Stahl
Größenbereich	Vollständige Standardwellenspezifikationen für M10–M60, kundenspezifischer Außendurchmesser und Dicke
Strukturelles Merkmal	Runder Mutternkörper + symmetrische Verriegelungsschlitze, professionelle Schaftbegrenzungsstruktur
Oberflächenbehandlung	Präzises Polieren und Passivieren, glatte, gratfreie Oberfläche, rostfrei und verschleißfest
Mechanische Eigenschaften	Hohe Konzentrizität, stabile Vorspannkraft, Verschleiß- und Lockerungsschutz für langfristige Rotation
Verpackungsmethode	Präzise Antikollisionsverpackung + Exportkarton, Palettenverpackung für Großbestellungen
Lieferservice	Lieferung von Präzisionsteilen vor Ort, nicht standardmäßige kundenspezifische Anpassungen, passende Verbindungselemente aus einer Hand

Din 981 Slotted Round Nut

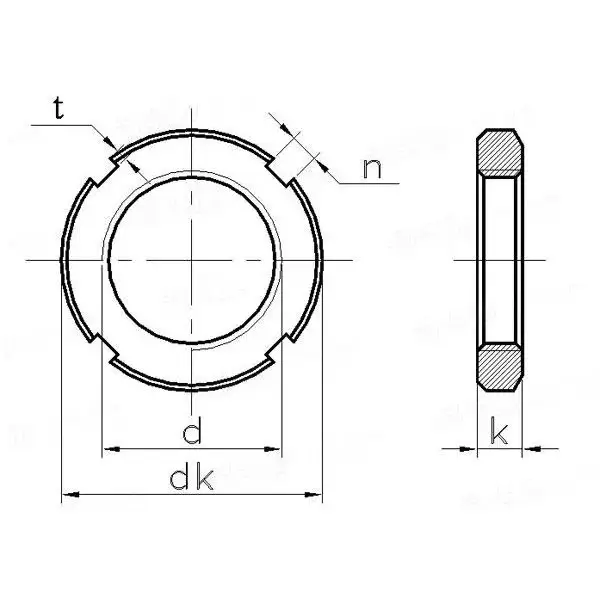

Schraubengewinde d		M10	M12	M15	M17	M20	M25	M30	M35	M40	M45	M50	M55	M60	M65	M70	M75
P	Tonhöhe	0.75	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2
d_k	max	18	22	25	28	32	38	45	52	58	65	70	75	80	85	92	98
d_k	min	17.73	21.67	24.67	27.67	31.61	37.61	44.61	51.54	57.54	64.54	69.54	74.54	79.54	84.46	91.46	97.46
k	max	4	4	5	5	6	7	7	8	9	10	11	11	11	12	12	13
k	min	3.82	3.82	4.82	4.82	5.82	6.78	6.78	7.78	8.78	9.78	10.73	10.73	10.73	11.73	11.73	12.73
n	Nenngröße	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8
	max	3.125	3.125	4.15	4.15	4.15	5.15	5.15	5.15	6.15	6.15	6.15	7.18	7.18	7.18	8.18	8.18
	min	2.875	2.875	3.85	3.85	3.85	4.85	4.85	4.85	5.85	5.85	5.85	6.82	6.82	6.82	7.82	7.82
t	max	2	2	2	2	2	2	2	2	2.5	2.5	2.5	3	3	3	3.5	3.5
t	min	1	1	1	1	1	1	1	1	1.5	1.5	1.5	2	2	2	2.3	2.3
pro Einheit ≈ kg		0.004	0.007	0.01	0.013	0.019	0.025	0.043	0.053	0.085	0.119	0.148	0.158	0.174	0.203	0.242	0.287

Kernfunktionen und mechanische Anwendungsvorteile

1. Die professionelle kreisförmige Wellenverriegelungsstruktur passt perfekt zu mechanischen Spindeln, Lagerinnenringen und Gewindewellen, erreicht eine genaue axiale Begrenzung und verhindert wirksam die Verschiebung von Bauteilen bei Hochgeschwindigkeitsrotation.

2. Das Design des reservierten seitlichen Verriegelungsschlitzes unterstützt die einstellbare Vorspannkraft über professionelle Hakenwerkzeuge und ermöglicht so eine Feinkalibrierung des Montagespiels, das für die präzise mechanische Fehlersuche im Vergleich zu gewöhnlichen Muttern unersetzlich ist.

3. Die gleichmäßige Spannungsstruktur über den gesamten Kreis vermeidet lokale Druckabweichungen, schützt die Genauigkeit und Rundheit der Wellenoberfläche und gewährleistet eine stabile Rotationspräzision und einen geringen Jitter der Übertragungsausrüstung.

4. Das Material aus hochdichtem Edelstahl zeichnet sich durch eine hervorragende Verschleißfestigkeit und Ermüdungsbeständigkeit aus, passt sich an den Langzeitbetrieb mit hoher Geschwindigkeit und Arbeitsbedingungen mit Wechsellast an und reduziert die mechanische Ausfallrate, die durch lose Wellenteile verursacht wird.

5. Eine strenge Maßtoleranzkontrolle gewährleistet eine hochpräzise Anpassung an Standardwellenteile, die häufig in Präzisionswerkzeugmaschinen, Getriebegeräten, hydraulischen Maschinen und Lagermontagesystemen eingesetzt werden.

Din 981 Slotted Round Nut

Teststandard für tatsächliche Produktleistung

Alle unsere standardmäßigen und kundenspezifischen DIN 981-Rundmuttern mit Schlitz bestehen vor der Auslieferung die folgenden universellen werkseitigen Leistungstests:

✅ Materialzusammensetzungstest: Ermitteln Sie den Metallmaterialgehalt, um die Materialstandards für Kohlenstoffstahl, legierten Stahl und Edelstahl zu erfüllen

✅ Maßtoleranztest: Überprüfen Sie Größe, Gewindespezifikation und Montagetoleranz, um eine perfekte Passform zu gewährleisten

✅ Mechanischer Belastungstest: Zugtest, Bruchlasttest, statischer Druck und Schlagfestigkeitstest (Kerntest für alle Hebe- und Befestigungsteile)

✅ Oberflächen-Korrosionsschutztest: Salzsprühtest, Rostbeständigkeitserkennung für verzinkte und passivierte Produkte

✅ Ermüdungsbeständigkeitstest: Langfristiger Wechsellasttest für Industriehardware mit wiederholtem Einsatz

Wir können formelle Werkstestberichte bereitstellen und die Prüfung durch ausgewählte Drittinstitute entsprechend den Kundenanforderungen unterstützen.

Heiße Tags: DIN 981 geschlitzte Rundmutter, Nutmutter DIN 981, DIN 981 Kontermutter
