DIN 928 Vierkantschweißmutter

Die hochwertigen DIN 928-Vierkantschweißmuttern von Wanluo sind professionell auf die Befestigung vor dem Schweißen und die integrierte Formmontage zugeschnitten und werden streng nach deutschen Industriestandards hergestellt. Im Gegensatz zu herkömmlichen Befestigungsmuttern, die auf eine Verriegelung nach der Installation angewiesen sind, verfügt diese Serie von Schweißmuttern über eine quadratische integrierte Struktur mit präzisen Schweißvorsprüngen, die eine genaue Positionierung und Punktschweißfixierung auf Metallplatten und -profilen ermöglichen.

Anfrage senden

Product Description

Die DIN 928-Vierkantschweißmutter des Wanluo-Lieferanten löst häufige industrielle Probleme wie ungenaues manuelles Gewindeschneiden, instabilen Schweißversatz der Mutter und geringe Montageeffizienz und bietet einteilige Lösungen zur Gewindebasisformung für die automatisierte Produktion und Blechbearbeitung.

Strukturelles Design und Schweißstabilität

Die quadratische Schweißmutter DIN 928 verfügt über eine vierseitige flache Positionierung und ein integriertes Schweißhöcker-Design. Die gleichmäßigen Schweißvorsprünge sorgen für einen gleichmäßigen Schmelzgrad beim Punktschweißen und bilden eine feste Schmelzverbindung mit dem Werkstück ohne virtuelles Schweißen oder Entlöten. Das standardmäßige vertikale Innengewinde wird durch einmaliges, hochpräzises Gewindeschneiden mit vollständiger Zahnform und präziser Toleranz bearbeitet, um eine reibungslose, anschließende Schraubenpassmontage zu gewährleisten. Das aus hochwertigen Edelstahlrohstoffen hergestellte Produkt verfügt über eine gleichmäßige Metalltextur, eine starke Schweißbeständigkeit bei hohen Temperaturen und strukturelle Stabilität und verformt sich nicht und verliert nach dem Schweißen und Abkühlen nicht an der Gewindegenauigkeit. Es verbessert effektiv die Gesamtstrukturfestigkeit und die Montagekonsistenz von Serienwerkstücken.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	Quadratische Schweißmutter aus Edelstahl, Schweißmutter DIN 928
Executive-Standard	DIN 928, ISO-Standard für Schweißbefestigungen, kundenspezifische Sondergrößen
Verfügbares Material	304, 316L Edelstahl, kundenspezifischer hochfester korrosionsbeständiger Stahl
Größenbereich	Volle Standardgrößen M4–M12, kundenspezifische Mutterndicke und Vorsprungshöhe
Strukturelles Merkmal	Quadratischer Positionierungskörper + fester Schweißvorsprung, Anti-Offset-Schweißstruktur
Oberflächenbehandlung	Beizen und Passivieren, keine Oxidschicht, saubere Schweißoberfläche
Mechanische Eigenschaften	Hohe Schweißfestigkeit, stabile Gewindegenauigkeit, keine thermische Verformung
Verpackungsmethode	Antikollisionsklassifizierte Verpackung + Exportkarton, Palettengroßverpackung
Lieferservice	Spot-Lieferung, nicht standardmäßige Anpassung, Beschaffung gemischter Verbindungselemente aus einer Hand

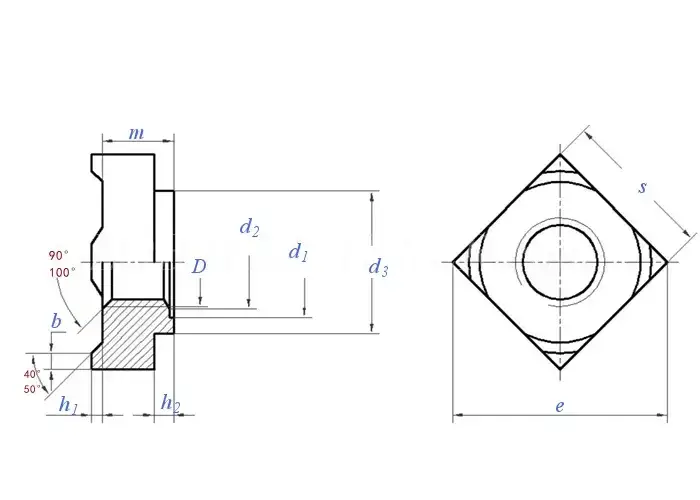

Din 928 Square Weld Nut

Gewindegröße D			M4	M5	M6	M8	M10	7/16 20 UNF-2B ①	7/16 20 UNF-2B ②	M12	M14	M16
P	Tonhöhe	Grobes Gewinde	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Feingewinde,1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Feingewinde,2	/	/	/	/	1	-	-	1.5	-	-
b	Nenngröße		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	max		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	min		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min=Nenngröße		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	max		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	max		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	min		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	min		9	12	13	18	22	22	25	25	28	32
h₁	Nenngröße		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	max		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	min		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	min		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	max		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max=Nenngröße		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	min		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max=Nenngröße		7	9	10	14	17	17	19	19	22	24
s	min		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
pro 1000 Einheiten=kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Kernanwendungs- und Prozessvorteile

1. Das integrierte Schweißvorsprungsdesign ermöglicht eine genaue Positionierung vor dem Schweißen, verhindert wirksam die Abweichung und Drehung der Mutter während des Schweißens und verbessert so die Ausbeute und Konsistenz von Chargenwerkstücken erheblich.

2. Ersetzen Sie herkömmliche manuelle Gewindeschneid- und Nachmontagemuttern, vereinfachen Sie Produktionsprozesse, beseitigen Sie Probleme mit Gewinderutschen und Gewindeschneidfehlern bei dünnen Platten und verbessern Sie die Produktionseffizienz erheblich.

3. Die quadratische Grenzstruktur der DIN 928-Vierkantschweißmutter hat nach dem Schweißen und Umformen eine gute Verdrehsicherungswirkung mit gleichmäßiger Belastung der Gewindebasis, widersteht effektiv Vibrationsbelastungen und vermeidet lose Verbindungen im Langzeitbetrieb der Ausrüstung.

4. Edelstahlmaterial weist eine hervorragende Hochtemperatur-Schweißleistung und Korrosionsbeständigkeit auf. Die Schweißverbindung ist fest, rostet nicht und passt sich automatisierten Geräten, Blechgehäusen und Metallkonstruktionsteilen im Außenbereich an.

5. Geeignet für Montageszenen, die nicht mit herkömmlichen Muttern und Nietmuttern gesichert werden können. Es realisiert eine dauerhaft feste Gewindebasis und wird häufig im Automobilbau, in Schaltschränken und im Maschinenbau eingesetzt.

Din 928 Square Weld Nut

Globales Logistikdienstleistungssystem

Wir bieten umfassende, universelle Logistiklösungen für alle Produktbestellungen:

1. Mehrere Versandarten: Seefracht, Luftfracht, internationaler Express und Bahnfracht für unterschiedliche Zyklusanforderungen

2. Professionelle Exportverpackung: Feuchtigkeitsbeständiger, rostfreier und kollisionssicherer Exportkarton + Palettenverpackung, geeignet für den Seetransport über große Entfernungen

3. Konsolidierter Versandservice: Unterstützt die gemischte Verladung von Schrauben, Muttern, Rigging-Teilen und kundenspezifischer Hardware in einem Container und spart so Logistikkosten

4. Vollständiger Tracking-Service: Bereitstellung von Frachtverfolgung im gesamten Prozess, Unterstützung bei der Zollabfertigung und Benachrichtigung über den Versandfortschritt

Heiße Tags: DIN 928 Vierkantschweißmutter Lieferant, Vierkantschweißmutter Hersteller, DIN 928 Schweißmutter Großhandel
