GB819 Senkkopf-Kreuzschlitz-Maschinenschraube

Die China GB819 Senkkopf-Kreuzschlitz-Maschinenschrauben des Wanluo-Lieferanten werden streng nach nationalen Standardspezifikationen hergestellt und sind auf flache, versteckte Präzisionsmontageszenarien spezialisiert. Im Gegensatz zu GB818-Maschinenschrauben mit hervorstehendem Flachkopf verfügt dieses Modell über eine standardmäßige 90-Grad-Senkkopfstruktur, die nach dem Anziehen vollständig in das Werkstück eingebettet werden kann, um eine ultraflache Oberfläche ohne Vorsprünge zu erreichen.

Anfrage senden

Product Description

Als standardmäßige metrische Vollgewinde-Maschinenschraube benötigt die GB819 Senkkopf-Kreuzschlitz-Maschinenschraube von Wanluo für die Montage passende vorgefertigte Gewindelöcher. Sie zeichnet sich durch eine hochpräzise Gewindepassung, keinen lockeren Sitz und eine stabile Verriegelung aus. Es löst perfekt die Probleme hervorstehender Schrauben, unebener Werkstückoberflächen und blockierter beweglicher Teile bei der Präzisionsmontage und wird häufig in Geräten mit hoher Ebenheit, Präzisionsformen und einer optimierten Produktmontage eingesetzt.

Produktaufbaueigenschaften und handwerkliches Können in der Massenproduktion

GB819-Kreuzsenkkopf-Maschinenschrauben verfügen über eine integrierte Kaltumformung und einen hochpräzisen sekundären Gewindewalzprozess. Der konische 90°-Kopf nach Industriestandard verfügt über eine genaue Winkeltoleranz, die perfekt in universelle Werkstück-Senkbohrungen passt, um eine nahtlose bündige Installation zu ermöglichen. Der vertiefte Standard-Kreuzschlitz passt genau zu manuellen und elektrischen Schraubendrehern und verhindert wirksam ein Verrutschen des Werkzeugs und Nutschäden bei der Hochgeschwindigkeits-Chargenmontage und wiederholten Demontage. Das vollständige und gleichmäßige metrische Gewinde verfügt über präzise Maßtoleranzen, reibungsloses Schrauben und hohe Passgenauigkeit, ohne dass es zu Verklemmungen oder Gewinderutschen kommt. Der aus hochwertigem Edelstahl und verzinktem Kohlenstoffstahl gefertigte Schraubenkörper verfügt über eine gleichmäßige Härte, eine hervorragende Zugfestigkeit sowie Anti-Ermüdungs- und Korrosionsschutzeigenschaften und sorgt für eine langfristig stabile Befestigungsgenauigkeit in verschiedenen Arbeitsumgebungen mit leichter und mittlerer Belastung.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	GB819 Senkkopf-Kreuzschlitz-Maschinenschraube, metrische Flachkopf-Maschinenschraube
Executive-Standard	GB819, ISO-Standard, Querverweis DIN/ANSI-Standard
Verfügbares Material	Edelstahl 304, 316, 316L, verzinkter Kohlenstoffstahl
Größenbereich	Vollständige metrische Standardgrößen M1,6–M12, kundenspezifische, nicht standardmäßige Längen verfügbar
Kopftyp	90° standardmäßiger konischer Senkkopf, vollständig bündige, verdeckte Installation
Antriebstyp	Standard-Kreuzschlitz, kompatibel mit universellen Hand- und Elektrowerkzeugen
Thread-Funktion	Präzises vollmetrisches Gewinde, gleichmäßige Zahnteilung, hohe Passgenauigkeit
Oberflächenbehandlung	Beizen und Passivieren, gratfreie, glatte Oberfläche, Rost- und Korrosionsschutz
Mechanische Eigenschaften	Hohe Zugfestigkeit, stabile Verriegelungskraft, ermüdungsfrei, wiederverwendbare Befestigung
Verpackungsmethode	Feuchtigkeitsbeständige Innenverpackung + Exportkarton, Palettenverpackung für Großbestellungen
Lieferservice	Spot-Massenlieferung, nicht standardmäßige Anpassung, Beschaffung gemischter Verbindungselemente aus einer Hand

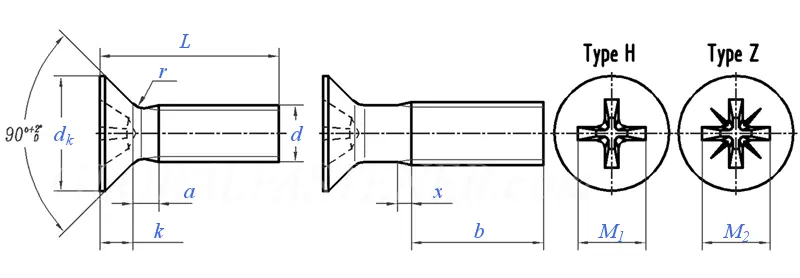

Gb819 Countersunk Cross Recessed Machine Screw

Schraubengewinde d			M1.6	M2	M2,5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Tonhöhe		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	theor.	max	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Tatsächlich	max=Nenngröße	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Tatsächlich	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max=Nenngröße		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	max		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Sockel-Nr.			0	0	1	1	2	2	2	3	4	4
M₁	Ref.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Ref.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Eindringtiefe	Typ H	max	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Typ H	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Typ Z	max	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Typ Z	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Kernfunktionale Vorteile und systemtechnische Anwendung

1. Das vollständig versenkte, bündige Installationsdesign eliminiert Oberflächenvorsprünge vollständig, wodurch Reibung, Kollision und Blockierung mechanischer Gleitteile effektiv vermieden werden und ein reibungsloser Betrieb und eine hohe Ebenheit der montierten Werkstücke gewährleistet werden.

2. Der standardmäßige 90°-Kegelkopf passt perfekt in universelle Senkbohrungen, ermöglicht eine nahtlose Montage, verbessert die Ebenheit und Gesamtästhetik der Geräteoberflächen erheblich und eignet sich für eine hochpräzise Montage.

3. Das präzisionsgewalzte, vollmetrische Gewinde zeichnet sich durch eine hohe Toleranzgenauigkeit aus, passt perfekt zu Standardmuttern, Unterlegscheiben und Gewindelöchern, mit reibungslosem Verschrauben und ohne Gewinderutschen, was eine langfristige, wiederholte Demontage und Wartung unterstützt.

4. Die optimierte Kreuzschlitzstruktur verbessert die Dichtheit des Werkzeugsitzes und verhindert wirksam ein Verrutschen und Nutschäden beim Spannen mit hohem Drehmoment und bei der Serienmontage, wodurch die Produktionseffizienz und die Montageausbeute verbessert werden.

5. Mehrere Materialoptionen passen sich an unterschiedliche Arbeitsumgebungen an. Edelstahlversionen widerstehen Oxidation und Korrosion, während verzinkter Kohlenstoffstahl die Beschaffungskosten senkt und die Anforderungen an die Lichtmontage im Innenbereich und leicht korrosive Außenbereiche abdeckt.

Gb819 Countersunk Cross Recessed Machine Screw

FAQ

F1: Was ist der Unterschied zwischen GB819- und GB818-Maschinenschrauben?

A1: GB818 ist ein hervorstehender Flachkopf für die konventionelle, freiliegende Installation, während GB819 ein versenkter Flachkopf für die vollständig bündige, verdeckte Installation ist. Ihre Gewindespezifikationen sind einheitlich, nur die Kopfstruktur ist unterschiedlich. GB819 wird speziell für Szenarien verwendet, die keinen Vorsprung und eine ultraflache Oberfläche erfordern.

F2: Benötigt GB819 vorgefertigte Gewindelöcher für die Installation?

A2: Ja. Als Standard-Maschinenschraube muss sie zur Befestigung mit vorgefertigten Gewindelöchern oder Stützmuttern versehen werden. Es kann nicht wie selbstschneidende Schrauben direkt selbstgebohrt werden, was eine hochpräzise Montagetoleranz gewährleistet.

F3: Beeinträchtigt der Senkkopf die Befestigungsstärke?

A3: Nein. Das Gewinde des Schraubenkörpers und der Kerndurchmesser entsprechen dem Standard-Industriedesign mit gleichbleibender Zugfestigkeit und Verriegelungsstabilität gewöhnlicher Maschinenschrauben. Der Senkkopf verändert lediglich die Einbauform, ohne die Befestigungsleistung zu beeinträchtigen.

F4: Für welche Szenarien sind GB819-Schrauben geeignet?

A4: Weit verbreitet in Präzisionsinstrumenten, Schiebeteilen für Automatisierungsgeräte, Formzubehör, Gehäusen für elektronische Geräte, flacher Möbelmontage und allen Szenarien, die eine flache Oberfläche und keine strukturellen Störungen erfordern.

F5: Können Sie spezielle Spezifikationen von GB819-Schrauben anpassen?

A5: Ja. Wir unterstützen die Anpassung nicht standardmäßiger Schraubenlängen, spezieller Gewindesteigungen und personalisierter Oberflächenbehandlungen, um besondere Präzisionsmontage- und technische Anpassungsanforderungen zu erfüllen.
