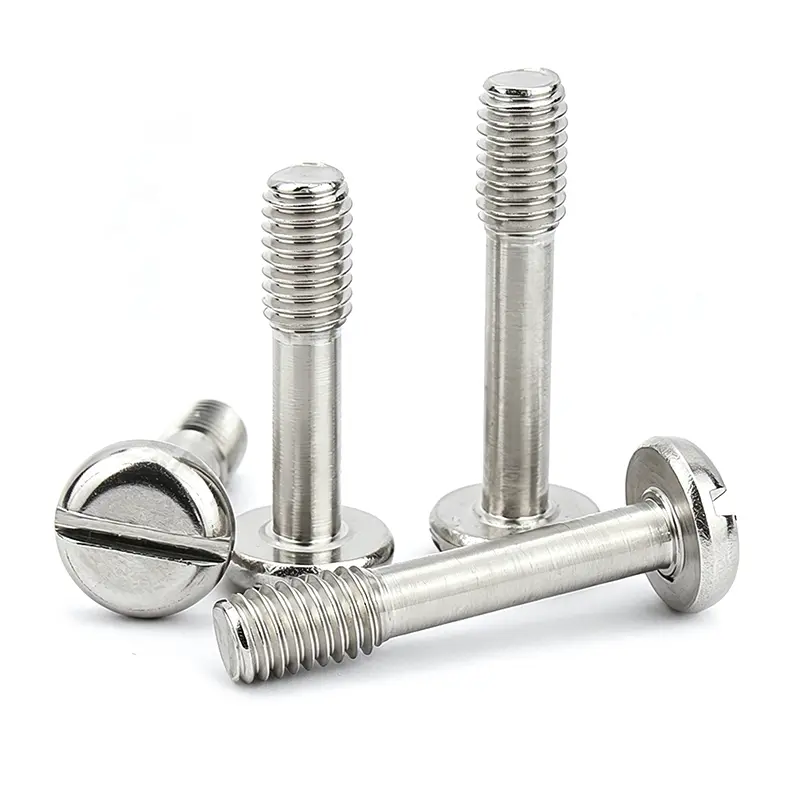

Nicht fallende Maschinenschraube mit Schlitz und Linsenkopf

Produktparameter

Teilschaft-Captive-Anti-Drop-Strukturprinzip

Der Kernwert der Schlitz-Flachkopf-Halteschraube liegt in ihrer speziellen Teilgewindearchitektur, die das praktische Problem des Verlusts kleiner Schrauben bei wiederholter Demontage löst. Der mittlere Abschnitt des Schraubenkörpers verfügt über einen glatten Schaft ohne Gewinde. nur das Schwanzsegment trägt Maschinenfäden. Sobald das Gewinde vollständig aus der Mutter herausgeschraubt wird, gleitet der glatte Schaft in das Bauteilloch, während der Flachkopf den Auswärtsweg begrenzt, sodass sich die Schraube nicht lösen und aus der Baugruppe fallen kann. Bediener können Abdeckungen und Paneele öffnen, ohne sich Gedanken über verlegte oder verlorene kleine Befestigungselemente machen zu müssen. Der breite Flachkopf bietet eine große Kontaktfläche, um die Druckbelastung zu verteilen und Oberflächenbeulen zu vermeiden. Der Antrieb mit geradem Schlitz unterstützt die einfache Betätigung mit einem Schlitzschraubendreher, ohne dass Spezialwerkzeuge erforderlich sind, ideal für häufig gewartete Gehäuse und Abdeckungen.

Leistung des Edelstahlmaterials für wiederholten Einsatz

Diese nicht fallenden Maschinenschrauben bestehen aus Edelstahl 304/316, der für häufige Demontageszenarien ausgewählt wurde. Das Material gleicht Oberflächenhärte und Duktilität aus und widersteht Schlitzverschleiß nach vielen Schraubendreherzyklen. Gute Korrosionsbeständigkeit bewältigt Arbeitsumgebungen mit Schrankgeräten, einschließlich Luftfeuchtigkeit in Innenräumen, feuchter Außenluft und leichter Salzsprühnebelbedingungen. Die Passivierungsbehandlung stabilisiert die Antioxidationsleistung der Oberfläche und verhindert ein Festfressen des Gewindes und ein Anschwellen des Rosts. Sowohl der Gewindebereich als auch der glatte Schaft sorgen für eine stabile Dimensionskonsistenz von Charge zu Charge und stellen sicher, dass der Schaft frei in den Montagelöchern gleitet, ohne zu verklemmen, während der Gewindeeingriff auch bei wiederholten Anzieh- und Lösezyklen zuverlässig bleibt.

Präzisionsbearbeitung von Halteschrauben mit Teilgewinde

Bei der Produktion werden zwei Schlüsselmaße streng kontrolliert: die effektive Länge des Gewindesegments und der Durchmesser des glatten Schafts. Das Stangenmaterial wird für die Flachkopfformung, das Schlitzfräsen, die Endbearbeitung des Schaftdurchmessers und das Gewindewalzen in Form gebracht. Der Gewindewalzprozess erzeugt vollständige, glatte Gewindeprofile für eine zuverlässige Verbindung. Die Übergangsgrenze zwischen Glattschaft und Gewinde wird exakt nach Kundenwunsch positioniert und bestimmt direkt den maximalen Löseweg der unverlierbaren Schraube. Jedes fertige Stück wird einer einwandfreien Gewindelehrenprüfung, einer Überprüfung des Schaftdurchmessers und einer Nutgeometrieprüfung unterzogen. Die Maßhaltigkeit garantiert, dass die Schrauben reibungslos in den passenden Löchern gleiten, ohne zu kleben, und gleichzeitig die Anti-Tropfen-Begrenzungswirkung beizubehalten.

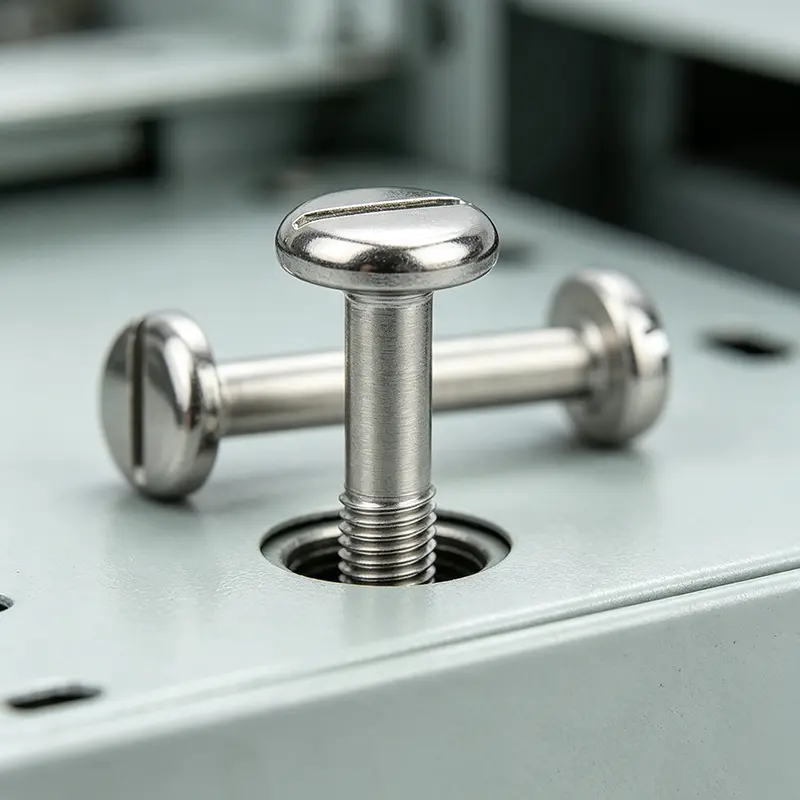

Hinweise zur Montage der Captive-Struktur und zur praktischen Verwendung

Schlitz-Flachkopf-Halteschrauben sind speziell für Baugruppen konzipiert, bei denen die Schraube nach dem Lösen an einer Komponente befestigt bleiben soll. Das Montageloch in der Abdeckplatte muss so bemessen sein, dass es frei durch den glatten Schaft passt und gleichzeitig am Linsenkopf anliegt. Bei der Installation nicht zu fest anziehen; Bei übermäßiger Krafteinwirkung besteht die Gefahr einer Beschädigung des Schlitzkopfes oder einer Verformung der Plattenoberfläche. Dieser Verschluss ist für wiederholte Öffnungs- und Schließvorgänge konzipiert; Es ist nicht für vibrationsstarke Schwerlastverbindungen vorgesehen. Bestätigen Sie beim Entwerfen Ihrer Baugruppe den erforderlichen Leerweg, um dem Längenverhältnis zwischen glattem Schaft und Gewindeabschnitt zu entsprechen. Vermeiden Sie, von außen Zugkräfte auf die gelöste Schraube auszuüben, da diese den Übergang von Kopf zu Schaft beschädigen könnten.

Anpassung bei Sonderabmessungen und Unterstützung bei der Lieferung von Bestellmengen

Da die Leistung von Halteschrauben stark vom Längenverhältnis von Schaft zu Gewinde abhängt, bieten wir gezielte Sonderentwicklungen für projektspezifische Anforderungen an. Wir können die Länge des glatten Schafts, die Länge des Gewindesegments, die Gesamtlänge der Schraube und die Kopfabmessungen anpassen, um unterschiedliche Anforderungen an Plattendicke und Verlierweg zu erfüllen. Für den schnellen Musterversand und Kleinserienbestellungen sind Standardgrößen auf Lager. Großvolumige Projektaufträge werden durch eine stabile Batch-Produktionskapazität unterstützt. Für die Eingangsqualitätsprüfung können Maßkontrollberichte bereitgestellt werden. Für Gerätehersteller-Kunden stehen OEM-Lasermarkierung und exportgerechte Verpackung zur Verfügung.
