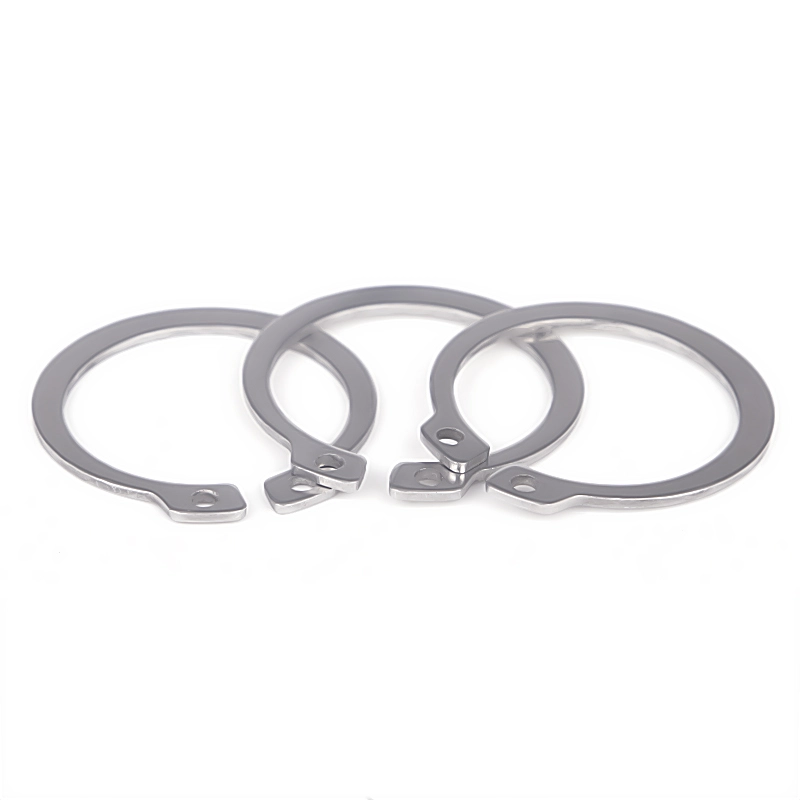

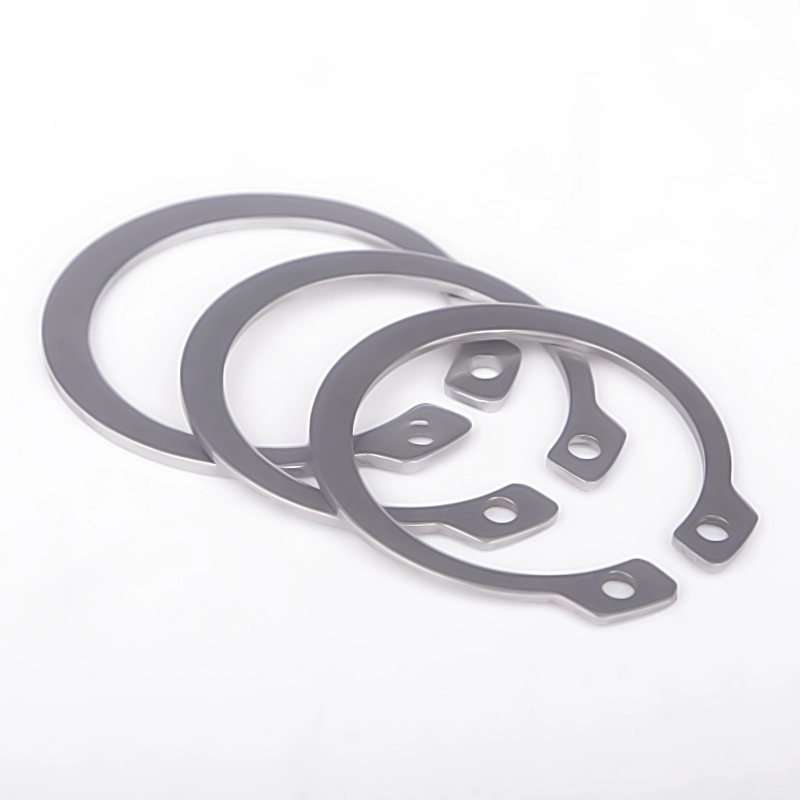

Außensicherungsring aus Edelstahl DIN 471

Der hochwertige Außensicherungsring DIN 471 aus Edelstahl von Wanluo wird streng nach den deutschen DIN-Industriestandards hergestellt und gehört zu den elastischen Präzisionsbefestigungselementen, die speziell für die Wellenbefestigung entwickelt wurden.

Anfrage senden

Product Description

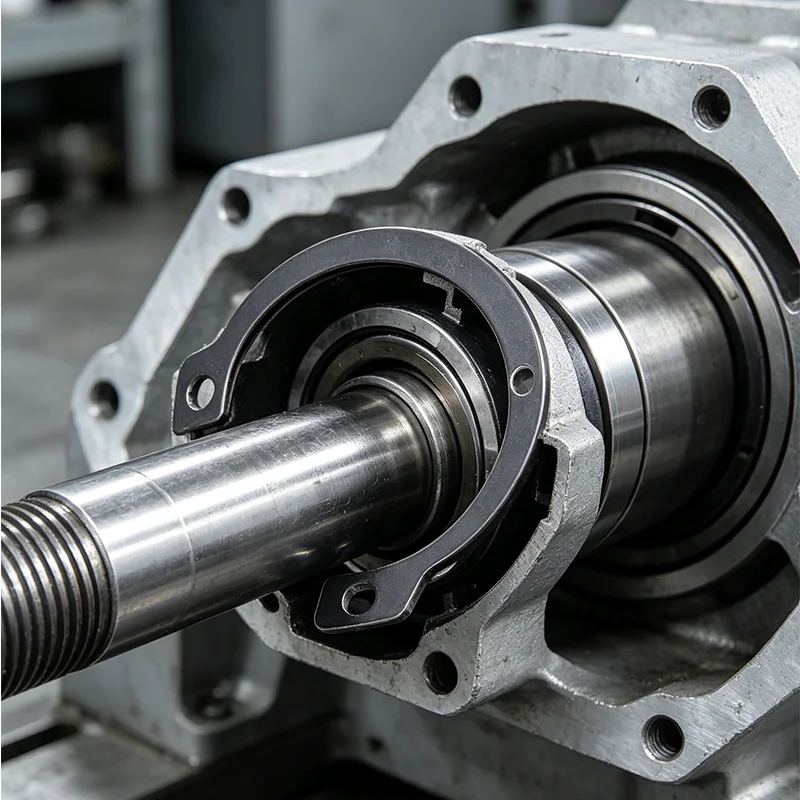

Im Gegensatz zu Unterlegscheiben, die zur Drucklagerung und zum Schutz vor Lockerung verwendet werden, verfügen Außensicherungsringe nach DIN 471 aus Edelstahl über eine offene elastische Ringstruktur, die ausschließlich auf die äußere kreisförmige Nut von rotierenden und festen Wellen angewendet wird. Mit präziser elastischer Schrumpf- und Rückstellleistung kann es schnell in die Wellennut eingebaut werden, um eine axiale Begrenzung zu erreichen und effektiv zu verhindern, dass Lager, Zahnräder, Hülsen und andere Wellenteile während des mechanischen Betriebs axial verrutschen und herunterfallen. Es handelt sich um ein unverzichtbares Standardbefestigungselement für die mechanische Getriebemontage, das sich durch einfache Installation, hohe Klemmgenauigkeit und langzeitstabile Grenzwirkung auszeichnet.

Kernkomponentendesign und standardisierte Verarbeitungstechnik

Für externe Wellensicherungsringe nach DIN 471 werden hochwertige Federstahl- und Edelstahlrohstoffe verwendet, die durch integriertes Präzisionsstanzen, integrierte Vergütungswärmebehandlung und Kantenbearbeitung verarbeitet werden. Der standardmäßige offene Spalt und die reservierten Installationslöcher passen perfekt zu professionellen Sicherungsringzangen für eine schnelle Montage und Demontage. Der Innendurchmesser und das Bogenmaß sind präzise kalibriert, um einen festen Klemmsitz mit Standardwellennuten zu gewährleisten, keine lockere Klemmung oder übermäßige Anzugsabweichung. Der gesamte Ringkörper weist eine gleichmäßige Dicke und eine ausgezeichnete elastische Zähigkeit auf, mit stabiler Schrumpf- und Rückstellleistung, und es kommt nicht leicht zu elastischer Ermüdung, bleibender Verformung oder Bruch nach wiederholter Demontage und langfristigem Vibrationsbetrieb. Die glatte, gratfreie Außenkante verhindert ein Verkratzen passender Teile und die Gesamtstrukturfestigkeit entspricht den industriellen Anforderungen an die Schwerlastgrenze.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	DIN 471 Außensicherungsring, Wellensicherungsring, Außensprengring
Executive-Standard	DIN 471, ISO-Standard, GB-Standard, kundenspezifische, nicht standardmäßige Größen
Verfügbares Material	304, 316L Edelstahl, hochwertiger Federstahl, verzinkter Kohlenstoffstahl
Größenbereich	Wellendurchmesser φ3mm-φ100mm, volle Standardgrößen, kundenspezifische spezielle Öffnung und Dicke
Strukturtyp	Äußerer offener elastischer Ring, Design mit doppeltem Installationsloch, Klemmtyp mit Wellennut
Verarbeitungstechnologie	Präzisionsstanzen, Wärmebehandlungshärten, Kantenentgraten, elastische Kalibrierung
Anwendbares Objekt	Standard-Rotationswellen, Getriebewellen, Lagerwellen und zylindrische Wellenteile
Oberflächenbehandlung	Beizen und Passivieren / Verzinkt / Schwarzoxid, Rost- und Korrosionsschutz
Mechanische Eigenschaften	Starke elastische Zähigkeit, Anti-Ermüdung, Anti-Drop-Grenze, stabile Klemmkraft
Verpackungsmethode	Feuchtigkeitsbeständiger Innenbeutel + Exportkarton, Palettenverpackung für Großbestellungen
Lieferservice	Spot-Massenlieferung, nicht standardmäßige Anpassung, Beschaffung gemischter Verbindungselemente aus einer Hand

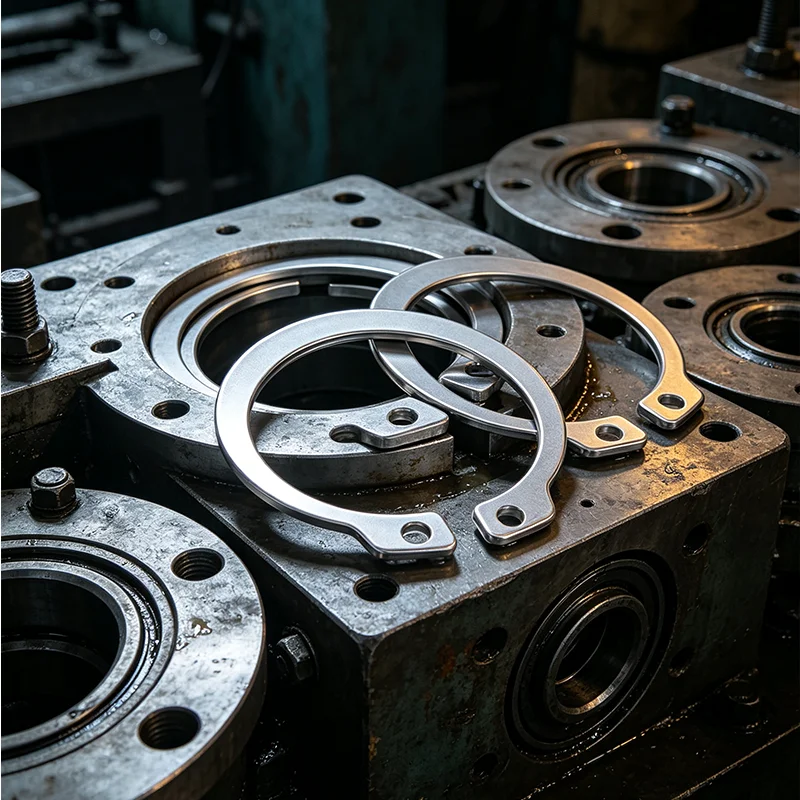

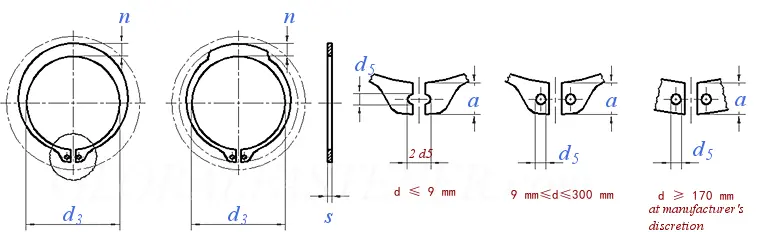

Stainless Steel Din 471 External Circlip

Nenndurchmesser d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
pro 1000 Einheiten ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Nenndurchmesser d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
pro 1000 Einheiten ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Nenndurchmesser d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
pro 1000 Einheiten ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Nenndurchmesser d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
pro 1000 Einheiten ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Herausragende Produktvorteile und universelle Anpassung an die Arbeitsbedingungen

1. Das professionelle Design der externen Wellenklemmung passt perfekt zu Standardwellennuten und sorgt für eine gleichmäßige und stabile elastische Klemmkraft, wodurch die axiale Verschiebung von Wellenteilen wirksam begrenzt und das Problem des Herunterfallens von Bauteilen durch Vibrationen und Rotationen der Ausrüstung gelöst wird.

2. Der hochpräzise integrierte Wärmebehandlungsprozess verleiht dem Sicherungsring eine hervorragende elastische Erholung und Anti-Ermüdungsleistung. Es behält seine stabile Elastizität nach wiederholter Expansion und Kontraktion bei, keine Entspannung oder Ausfälle bei langfristigem Hochgeschwindigkeitsbetrieb.

3. Reservierte doppelte Installationslöcher arbeiten mit speziellen Sicherungsringzangen zusammen, ermöglichen eine schnelle Montage und Demontage, verbessern die Gerätewartung und die Effizienz beim Komponentenaustausch erheblich und eignen sich für die industrielle Serienmontage.

4. Die gratfreie, glatte Oberfläche schützt Wellen und passende Teile vor Kratzern und Abrieb während der Installation und des Betriebs und gewährleistet so die Montagegenauigkeit und Lebensdauer der Getriebekomponenten.

5. Mehrere Material- und Oberflächenbehandlungsoptionen passen sich an unterschiedliche Arbeitsumgebungen an und werden häufig in mechanischen Geräten, Automobilteilen, Elektrogeräten, hydraulischen Pneumatikkomponenten und automatisierten Übertragungssystemen eingesetzt.

Stainless Steel Din 471 External Circlip

FAQ

F1: Wofür wird der Außensicherungsring DIN 471 aus Edelstahl verwendet?

A1: DIN 471 ist ein externer Sicherungsring für Wellen, der hauptsächlich in der Außennut mechanischer Wellen installiert wird, um Lager, Zahnräder, Wellenhülsen und andere Teile zu befestigen, axiales Verrutschen und Herunterfallen zu verhindern und eine genaue Begrenzung rotierender Wellenkomponenten zu erreichen.

F2: Was ist der Unterschied zwischen Sicherungsringen nach DIN 471 (Welle) und DIN 472 (Loch)?

A2: DIN 471 ist ein externer Sicherungsring für die Wellenmontage, der den äußeren Kreis der Welle festklemmt; DIN 472 ist ein Innensicherungsring für die Lochmontage, der die Innenwand des Lochs festklemmt. Die beiden Strukturen sind gegensätzlich und nicht austauschbar.

F3: Verliert der Sicherungsring nach längerem Gebrauch an Elastizität?

A3: Our DIN 471 circlips adopt strict quenching and tempering treatment, with stable elastic performance and strong anti-fatigue ability. Under standard working conditions, it will not be loose or invalid, ensuring long-term limit stability.

F4: Benötigt die Installation professionelle Werkzeuge?

A4: Ja. Es wird empfohlen, für die Expansionsinstallation eine passende Sicherungsringzange zu verwenden, um künstliche Verformungen und Brüche zu vermeiden und einen festen Sitz und eine stabile Begrenzungswirkung nach der Installation zu gewährleisten.

F5: Können Sie nicht standardmäßige Sicherungsringe anpassen?

A5: Ja. Wir unterstützen die individuelle Anpassung spezieller Außendurchmesser, Dicken, Nutgrößen und hochkorrosionsbeständiger Oberflächenbehandlungen, um die Grenzanforderungen spezieller mechanischer Wellenkomponenten zu erfüllen.
