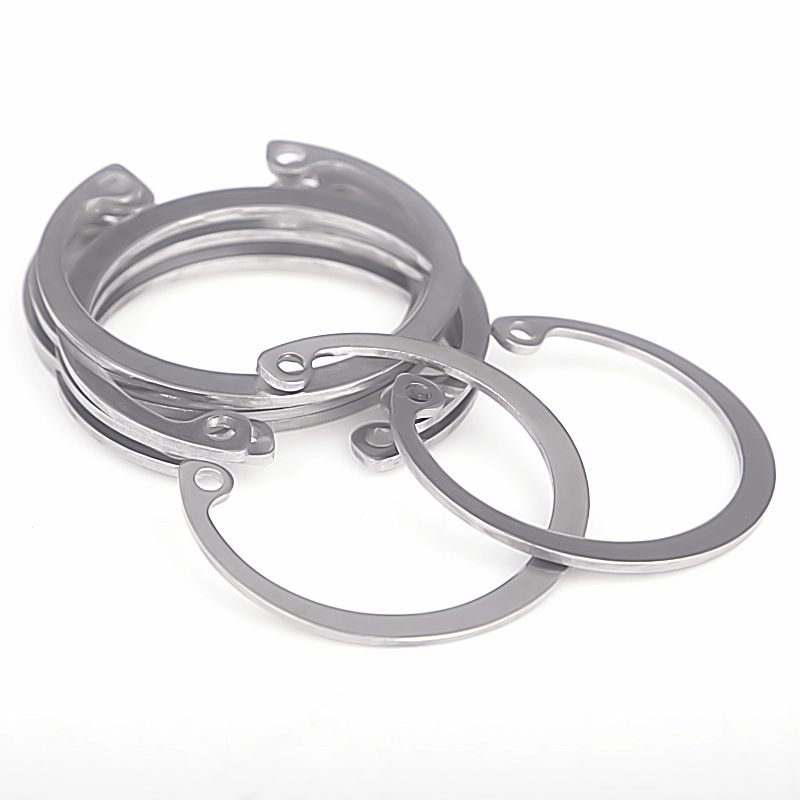

Innensicherungsring/Lochsicherungsring aus Edelstahl DIN 472

Wanluos qualitativ hochwertiger interner Sicherungsring/Lochsicherungsring DIN 472 aus Edelstahl in China wird streng nach deutschen DIN-Industriestandards hergestellt und dient als professionelle elastische Haltebefestigung für die Lochpositionierung.

Anfrage senden

Product Description

Im Gegensatz zu externen Wellensicherungsringen nach DIN 471 für die äußere Wellenklemmung verfügt der interne Sicherungsring/Lochsicherungsring nach DIN 472 aus rostfreiem Stahl von Wanluo über eine nach innen öffnende elastische Struktur, die speziell zum Klemmen und Begrenzen von Innenlochnuten entwickelt wurde. Mit zuverlässiger elastischer Ausdehnung und Klemmleistung ist es in Präzisionslochnuten eingebettet, um Stifte, Lager, Innenwellen und eingebaute Komponenten zu fixieren und effektiv das Herausfallen von Innenteilen und axiale Verschiebungen bei Betriebsvibrationen und Laststößen zu verhindern. Mit seiner kompakten Struktur, der hohen Klemmgenauigkeit und der einfachen Montage ist es ein zentraler Standardbefestiger für integrierte mechanische Montage und präzise Lochpositionsbegrenzung.

Produktkonstruktionsdesign und industrieller Herstellungsprozess

Innenloch-Sicherungsringe nach DIN 472 bestehen aus hochreinem Federstahl und hochwertigen Edelstahlmaterialien, die durch integriertes Präzisionsstanzen, umfassende Vergütungswärmebehandlung und feines Kantenbeschneiden verarbeitet werden. Die einzigartige, nach innen öffnende Struktur und die symmetrischen Befestigungslöcher passen perfekt zu professionellen Sicherungsringzangen für eine schnelle Expansionsinstallation und -demontage. Der Bogenmaß des Außenkreises und der Klemmdurchmesser sind präzise kalibriert, um vollständigen Kontakt und festen Sitz mit Standard-Innenlochnuten zu erreichen und eine lockere Klemmung, einen Versatz oder ein Herunterfallen zu vermeiden. Die Gesamtdicke des Ringkörpers ist gleichmäßig und weist eine hervorragende elastische Zähigkeit und Ermüdungsbeständigkeit auf. So bleibt die Klemmleistung auch nach wiederholter Dehnung und langfristigem zyklischem Betrieb ohne bleibende Verformung oder elastisches Versagen erhalten. Die gratfreie, glatte Oberfläche schützt den Innendurchmesser der Lochwand und die passgenauen Teile wirksam vor Kratzern und Abrieb und erfüllt so die Anforderungen hochpräziser mechanischer Montage.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	DIN 472 Innensicherungsring, Lochsicherungsring, Innensprengring
Executive-Standard	DIN 472, ISO-Standard, GB-Standard, kundenspezifische, nicht standardmäßige Größen
Verfügbares Material	304, 316L Edelstahl, hochwertiger Federstahl, verzinkter Kohlenstoffstahl
Größenbereich	Lochdurchmesser φ8mm-φ100mm, volle Standardgrößen, kundenspezifische spezielle Öffnung und Dicke
Strukturtyp	Interner, nach innen öffnender elastischer Ring, doppelte Befestigungslöcher, Klemmtyp mit Innenlochnut
Verarbeitungstechnologie	Präzisionsstanzen, Wärmebehandlungshärten, Kantenentgraten, elastische Kalibrierung
Anwendbares Objekt	Mechanische Innenlöcher, Lagerlöcher, Zylinderlöcher und präzise integrierte Nutpositionen
Oberflächenbehandlung	Beizen und Passivieren / Verzinkt / Schwarzoxid, Rost- und Korrosionsschutz
Mechanische Eigenschaften	Stabile elastische Klemmkraft, Anti-Ermüdung, Anti-Lockerung, dauerhafte Grenzleistung
Verpackungsmethode	Feuchtigkeitsbeständiger Innenbeutel + Exportkarton, Palettenverpackung für Großbestellungen
Lieferservice	Spot-Massenlieferung, nicht standardmäßige Anpassung, Beschaffung gemischter Verbindungselemente aus einer Hand

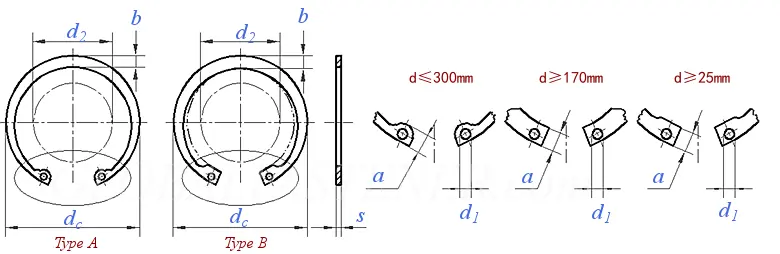

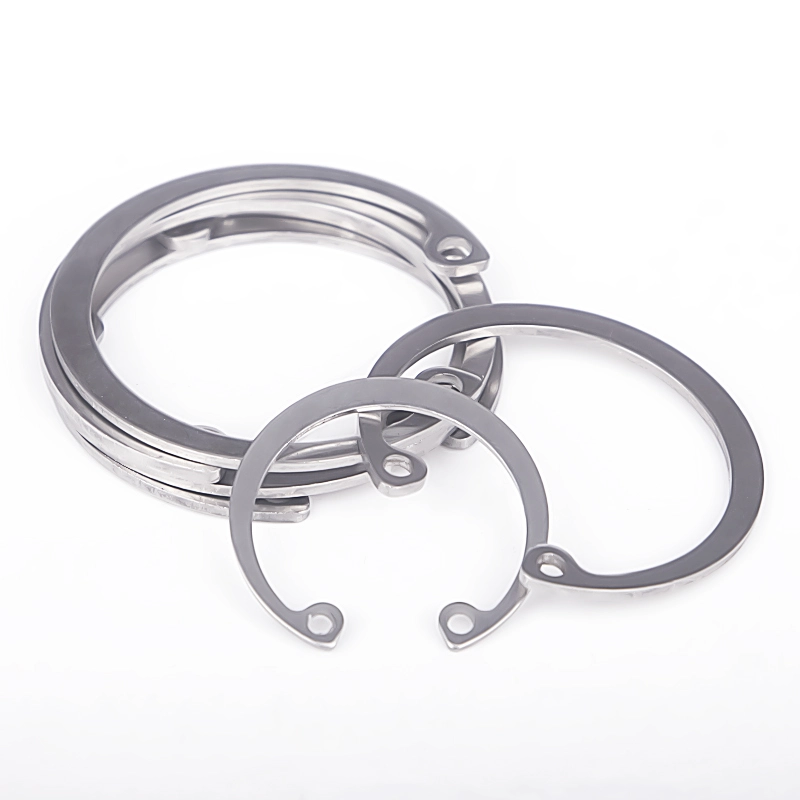

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Nenndurchmesser d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	max	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Nenngröße	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	max	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	max	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
pro 1000 Einheiten ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Nenndurchmesser d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Nenngröße	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	max	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	max	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
pro 1000 Einheiten ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Nenndurchmesser d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	max	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Nenngröße	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	max	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	max	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
pro 1000 Einheiten ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Nenndurchmesser d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	max	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Nenngröße	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	max	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	max	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
pro 1000 Einheiten ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Höhepunkte der Produktüberlegenheit und branchenübergreifende Anwendungsszenarien

1. Die professionelle Innenloch-Klemmstruktur passt perfekt zu den Standard-Lochnutgrößen und sorgt für eine gleichmäßige elastische Klemmkraft in Umfangsrichtung, wodurch die axiale Bewegung der eingebauten Lager, Wellen und Stiftteile effektiv begrenzt wird, um ein Ablösen interner Komponenten zu verhindern.

2. Ein strikter integrierter Wärmebehandlungsprozess verbessert die elastische Stabilität und mechanische Zähigkeit und sorgt dafür, dass nach längerer Vibration und wiederholter Montage keine elastische Ermüdung, Entspannung oder Bruch auftritt und die präzise Grenzgenauigkeit langfristig erhalten bleibt.

3. Das symmetrische Doppellochdesign unterstützt die schnelle Installation und Demontage der Erweiterung mit einer speziellen Sicherungsringzange, wodurch die Effizienz der Produktionsmontage und der Komfort bei der späteren Gerätewartung erheblich verbessert werden. Geeignet für die industrielle Massenproduktion in großem Maßstab.

4. Die extrem glatte, gratfreie Oberfläche schützt die Innenwand der Bohrung und die passgenauen Teile vor Abrieb und Kratzern, vermeidet Montageschäden und Gerätezittern und sorgt für einen stabilen Betrieb präziser mechanischer Strukturen.

5. Vielfältige Material- und Oberflächenbehandlungslösungen passen sich an mehrere Arbeitsszenarien an und werden häufig in hydraulischen Pneumatikkomponenten, Automobilpräzisionsteilen, Haushaltsgeräten, Automatisierungsgeräten und Lochpositionsbegrenzungsstrukturen im Maschinenbau eingesetzt.

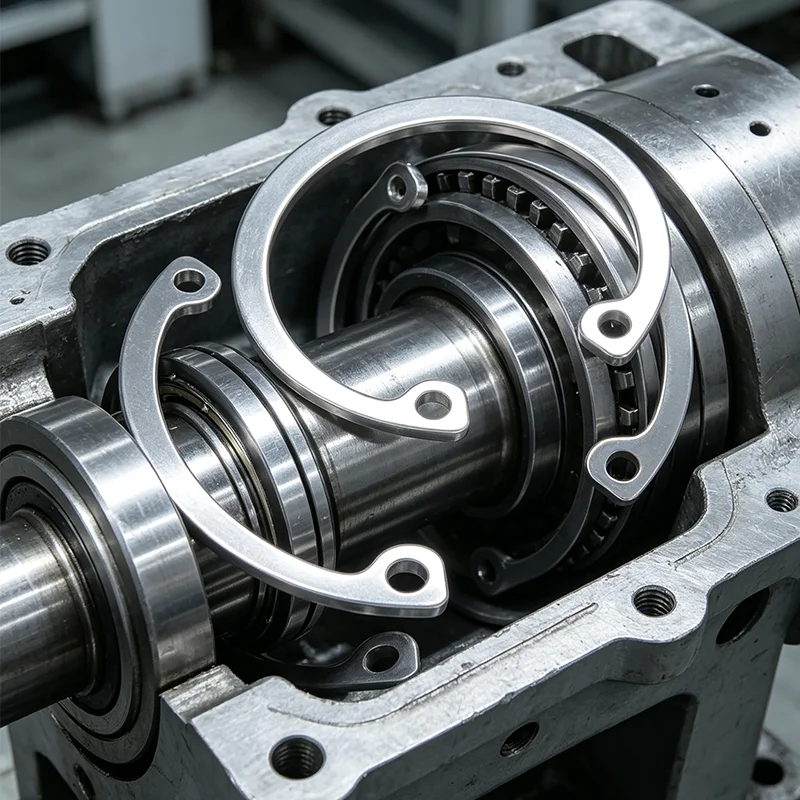

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

F1: Was ist der Hauptzweck des Sicherungsrings nach DIN 472?

A1: DIN 472 ist ein Innenloch-Sicherungsring, der in vorgeöffnete Löcher eingebaut und in Lochnuten eingebettet wird. Es dient zur Fixierung und Begrenzung eingebauter Lager, Wellen und zylindrischer Teile, um ein axiales Herunterfallen und Verschieben innenliegender Bauteile zu verhindern.

F2: Wesentliche Unterschiede zwischen DIN 472 und DIN 471?

A2: DIN 471 ist ein äußerer Sicherungsring für die äußere Klemmung der Welle mit nach außen gerichteter Öffnung; DIN 472 ist ein Innensicherungsring für die Innenklemmung von Löchern mit Öffnung nach innen. Die beiden weisen entgegengesetzte strukturelle Belastungsrichtungen auf und sind völlig unverwechselbar, sodass sie einen kompletten Satz von Befestigungselementen für Wellen- und Lochbegrenzungen bilden.

F3: Kann sich der Sicherungsring nach DIN 472 während der Installation leicht verformen?

A3: Nein. Unsere Produkte verfügen über eine professionelle Härtungsbehandlung für Federstahl mit hoher Zähigkeit und Steifigkeit. Der Einbau einer standardmäßigen Werkzeugerweiterung verursacht keine bleibende Verformung und der Sicherungsring kann für eine feste Klemmung schnell auf die Standardgröße zurückspringen.

F4: Welche Szenarien sind für DIN 472 geeignet?

A4: Es ist weithin anwendbar auf alle Einbaulochbegrenzungsszenarien, wie z. B. hydraulische Ventillöcher, Motorlagerlöcher, Gerätemontagelöcher, Zylinderteile, Präzisionsinstrumentenlöcher und automatisierte mechanische Innenhohlraumbefestigungsstrukturen.

F5: Können kundenspezifische Sicherungsringe mit nicht standardmäßigen Löchern bereitgestellt werden?

A5: Ja. Wir unterstützen die individuelle Anpassung spezieller Innen- und Außendurchmesser, Dicken, passender Nutgrößen und einer Oberflächenbehandlung mit hohem Korrosionsschutz, um individuelle Grenzanforderungen spezieller mechanischer Lochpositionen zu erfüllen.
