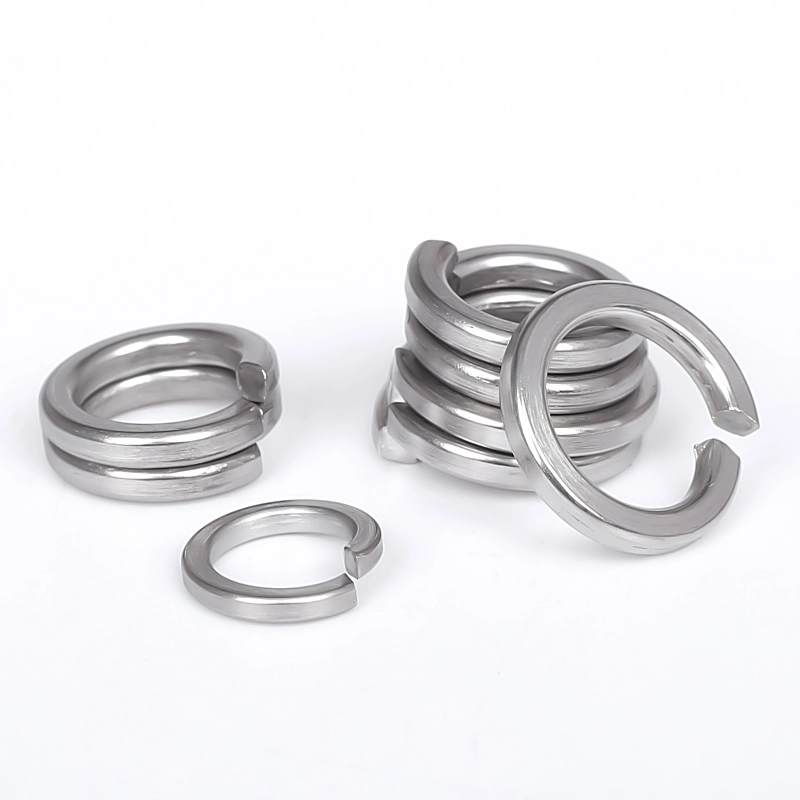

Federring aus Edelstahl DIN 127

Wanluos hochwertige DIN 127 Federringe aus Edelstahl werden streng nach deutschen DIN-Industriestandards hergestellt und dienen als professionelle elastische Hilfsbefestigungen gegen Lockerung. Im Gegensatz zu DIN 125-Unterlegscheiben, die nur Druckverteilung und Oberflächenschutz bieten, verfügt DIN 127 über eine einzigartige geteilte elastische Struktur mit offener Schleife und integrierter mechanischer Spannung.

Anfrage senden

Product Description

Die von der Wanluo-Fabrik hergestellte Edelstahl-Federscheibe DIN 127 sorgt kontinuierlich für eine elastische Vorspannkraft zwischen Schraube und Werkstück und löst so wirksam die häufigen Probleme der Gewindelockerung, Spaltbildung und Befestigungsfehler, die durch Gerätevibrationen, wechselnde Lasten und Temperaturänderungen verursacht werden. Mit seiner hervorragenden elastischen Erholungsleistung und dem beißenden Anti-Rutsch-Effekt passt es perfekt zu Standardschrauben und Unterlegscheiben, die häufig in mechanischen Getrieben, Automobilausrüstungen, Stahlkonstruktionen und vibrationsanfälligen industriellen Montageszenarien eingesetzt werden.

Allgemeine Rahmenmerkmale und Fabrikproduktionsstandards

DIN 127-Federscheiben verwenden hochwertiges integriertes Stanz- und Präzisionswärmebehandlungsverfahren aus Federstahl mit strenger Maßtoleranz und Kontrolle des Elastizitätskoeffizienten. Die standardmäßige offene Split-Struktur erzeugt nach der Kompression eine kontinuierliche elastische Spannung, die Fadenspalt und Spannungsentspannung automatisch ausgleichen kann. Die beiden Enden der Unterlegscheibe sind fein gekantet und weisen scharfe Anbissspitzen auf, die eng an der Bolzenoberfläche und dem Werkstück anliegen und eine rutschfeste Okklusion bilden, um eine Rückwärtsdrehung des Bolzens zu verhindern. Die Gesamtdicke ist gleichmäßig und weist eine stabile Elastizität auf, so dass kein Ermüdungsversagen oder eine bleibende Verformung nach langfristiger wiederholter Kompression und Vibration gewährleistet ist. Die aus hochfestem Federstahl und Edelstahl gefertigten Unterlegscheiben zeichnen sich durch eine hervorragende Ermüdungsfestigkeit, mechanische Stabilität und Korrosionsbeständigkeit aus und sorgen für eine dauerhafte Antilockerungsleistung bei hochfrequenten Vibrationen und rauen Arbeitsumgebungen.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	DIN 127 Federring, geteilte elastische Unterlegscheibe aus Edelstahl
Executive-Standard	DIN 127, ISO-Standard, GB-Standard, kundenspezifische, nicht standardmäßige Größen
Verfügbares Material	Edelstahl 304, 316L, Federstahl mit hohem Kohlenstoffgehalt, verzinkter Kohlenstoffstahl
Größenbereich	M1,6–M24, alle passenden Standardgrößen, kundenspezifische elastische Dicke und Außendurchmesser
Strukturtyp	Offene Split-Loop-Struktur, elastisches Spannungsdesign, bidirektionales Anti-Lockern
Verarbeitungstechnologie	Präzisionsstanzen, integriertes Abschrecken, elastische Kalibrierung, Kantenbearbeitung
Passender Verschluss	Kompatibel mit allen metrischen Standardschrauben, Maschinenschrauben und Unterlegscheiben
Oberflächenbehandlung	Beizen und Passivieren / Verzinkt / Schwarzoxid, Rost- und Korrosionsschutz
Mechanische Eigenschaften	Starke elastische Erholung, Anti-Vibration, Anti-Ermüdung, keine bleibende Verformung
Verpackungsmethode	Feuchtigkeitsbeständiger Innenbeutel + Exportkarton, Palettenverpackung für Großbestellungen
Lieferservice	Spot-Massenlieferung, nicht standardmäßige Anpassung, Beschaffung gemischter Verbindungselemente aus einer Hand

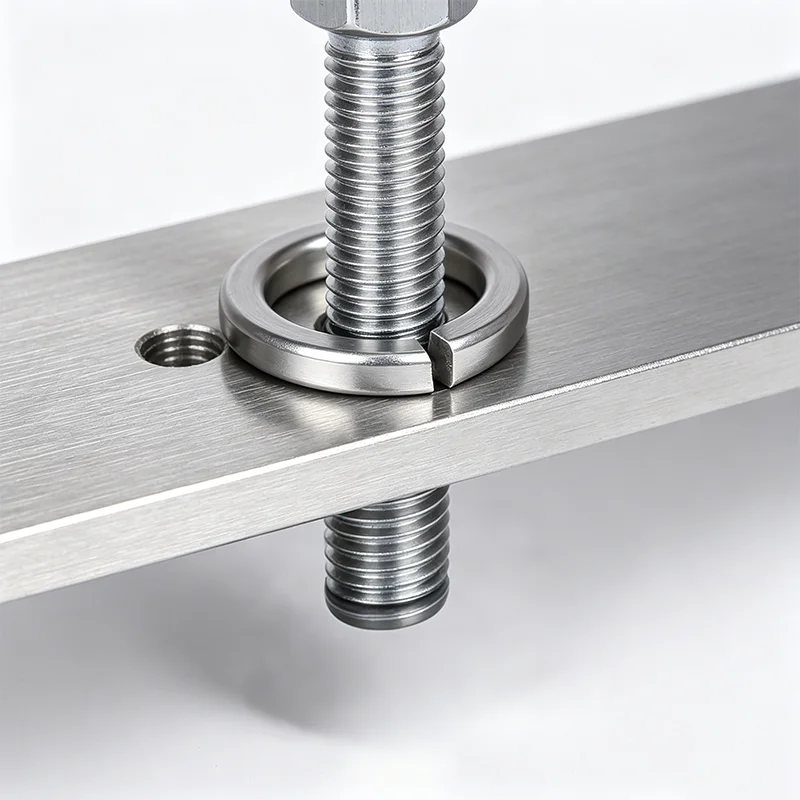

Stainless Steel Din 127 Spring Lock Washer

Nenndurchmesser		Φ2	Φ2,2	Φ2,5	Φ3	Φ3,5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12
d	min	2.1	2.3	2.6	3.1	3.6	4.1	5.1	6.1	7.1	8.1	10.2	12.2
d	max	2.4	2.6	2.9	3.4	3.9	4.4	5.4	6.5	7.5	8.5	10.7	12.7
n	Nenngröße	0.9	1	1	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4
	max	1	1.1	1.1	1.4	1.4	1.6	1.9	2.65	2.65	3.15	3.7	4.2
	min	0.8	0.9	0.9	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8
h	Nenngröße	0.5	0.6	0.6	0.8	0.8	0.9	1.2	1.6	1.6	2	2.2	2.5
	max	0.6	0.7	0.7	0.9	0.9	1	1.3	1.7	1.7	2.1	2.35	2.65
	min	0.4	0.5	0.5	0.7	0.7	0.8	1.1	1.5	1.5	1.9	2.05	2.35
H	min	1	1.2	1.2	1.6	1.6	1.8	2.4	3.2	3.2	4	4.4	5
H	max	1.2	1.4	1.4	1.9	1.9	2.1	2.8	3.8	3.8	4.7	5.2	5.9
pro 1000 Einheiten ≈ kg		0.033	0.050	0.053	0.11	0.12	0.18	0.36	0.83	0.93	1.6	2.53	3.82

Nenndurchmesser		Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ39	Φ42	Φ45
d	min	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	36.5	39.5	42.5	45.5
d	max	14.7	17	19	21.2	23.5	25.5	28.5	31.7	37.7	40.7	43.7	46.7
n	Nenngröße	4.5	5	5	6	6	7	7	8	10	10	12	12
	max	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	10.25	10.25	12.25	12.25
	min	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	9.75	9.75	11.75	11.75
h	Nenngröße	3	3.5	3.5	4	4	5	5	6	6	6	6	7
	max	3.15	3.7	3.7	4.2	4.2	5.2	5.2	6.2	6.2	6.2	6.2	7.25
	min	2.85	3.3	3.3	3.8	3.8	4.8	4.8	5.8	5.8	5.8	5.8	6.75
H	min	6	7	7	8	8	10	10	12	12	12	12	14
H	max	7.1	8.3	8.3	9.4	9.4	11.8	11.8	14.2	14.2	14.2	16.5	16.5
pro 1000 Einheiten ≈ kg		6.01	8.91	9.73	15.2	16.5	26.2	28.7	44.3	67.3	71.7	111	117

Kern-Performance-Edge und Anwendungsbereich für kommerzielle Projekte

1. Die einzigartige elastische Spannungsstruktur sorgt für eine kontinuierliche Vorspannkraft und gleicht automatisch die durch Vibration und Wärmeausdehnung verursachte Gewindespaltausdehnung aus, wodurch ein Lösen und Ablösen der Schraube im Langzeitbetrieb wirksam verhindert wird.

2. Bidirektionale scharfe Beißenden bilden einen festen Verschluss zwischen der Schraube und der Montagefläche und verriegeln das Gewinde, um eine Rückwärtsdrehung und Lockerung zu vermeiden, was die allgemeine Verbindungsstabilität vibrationsanfälliger Geräte erheblich verbessert.

3. Der professionelle Wärmebehandlungsprozess der Feder gewährleistet eine hervorragende Ermüdungsbeständigkeit und sorgt für eine stabile elastische Leistung nach Millionen von Vibrationszyklen ohne elastisches Versagen, Alterung oder dauerhafte Verformung.

4. Perfekt in Kombination mit DIN 125-Unterlegscheiben, integrierter Oberflächenschutz und elastische Anti-Lockerungsfunktionen, erzielt einen doppelten Befestigungseffekt und optimiert die allgemeine Montagesicherheit und Haltbarkeit.

5. Mehrere Materialoptionen passen sich verschiedenen rauen Umgebungen an und werden häufig in mechanischen Geräten, Automobilteilen, technischen Stahlkonstruktionen, elektrischen Anlagen und vibrationsintensiven Montageszenarien im Freien eingesetzt.

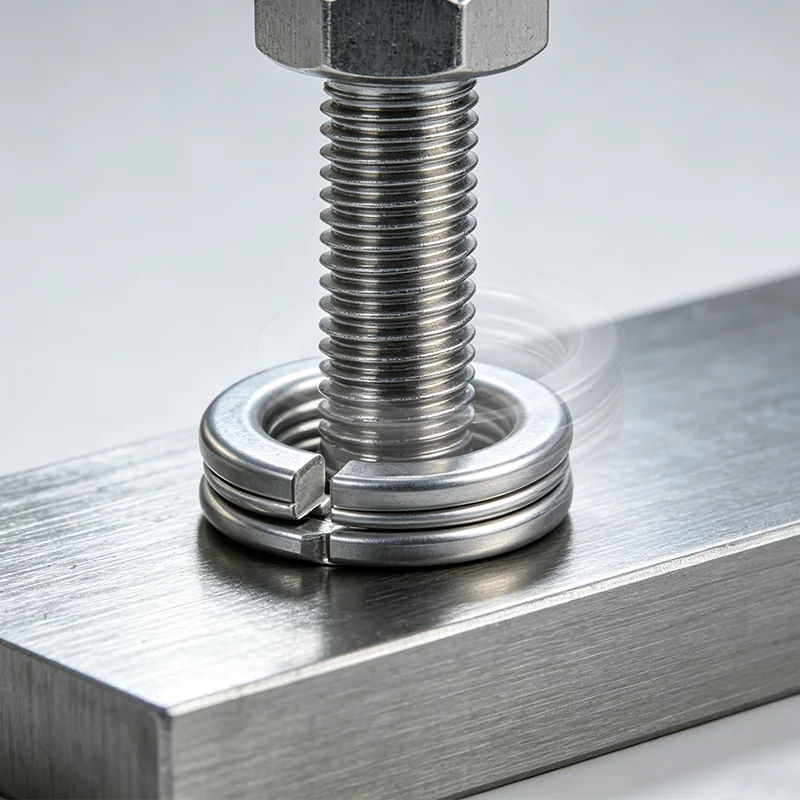

Stainless Steel Din 127 Spring Lock Washer

FAQ

F1: Was ist der Unterschied zwischen DIN 127-Federscheiben und DIN 125-Flachscheiben?

A1: Die flache Unterlegscheibe DIN 125 konzentriert sich auf die Druckverteilung und den Schutz der Werkstückoberfläche ohne Antilockerungsfunktion. Die DIN 127-Federscheibe basiert auf elastischer Spannung und Beißstruktur, um eine professionelle Vibrationsfestigkeit und einen Anti-Lockerungseffekt für das Gewinde zu gewährleisten. Sie wird normalerweise zusammen mit Unterlegscheiben für eine hochstabile Montage verwendet.

F2: Ist es notwendig, Federscheiben mit Unterlegscheiben zu verwenden?

A2: Für die meisten industriellen Vibrationsszenarien wird eine kombinierte Verwendung empfohlen. Die flache Unterlegscheibe schützt die Werkstückoberfläche, während die Federscheibe für eine Lockerungssicherung sorgt und so Schäden durch Einkerbungen vermeidet, die durch den direkten Druck der scharfen Enden der Federscheibe auf das Werkstück entstehen.

F3: Verliert die DIN 127-Federscheibe nach längerem Gebrauch an Elastizität?

A3: Unsere Produkte verfügen über eine präzise Abschreck- und Anlassbehandlung mit stabilen mechanischen Eigenschaften. Unter normaler Arbeitslast weisen sie eine starke Anti-Ermüdungsleistung auf und versagen oder verformen sich nicht so leicht, wodurch eine langfristig stabile Anti-Lockerungswirkung gewährleistet wird.

F4: Für welche Szenarien sind DIN 127-Unterlegscheiben geeignet?

A4: Wird hauptsächlich für Geräte verwendet, die häufigen Vibrationen, wechselnder Belastung und Temperaturschwankungen ausgesetzt sind, einschließlich mechanischer Getriebeteile, Fahrwerkszubehör für Kraftfahrzeuge, Stahlkonstruktionen, elektrischer Energieausrüstung und fester Außenanlagen.

F5: Können Sie spezielle Spezifikationen für hohe Elastizität anpassen?

A5: Ja. Wir unterstützen die Anpassung eines speziellen Elastizitätskoeffizienten, verdickter und erhöhter Größen sowie einer hervorragenden Korrosionsschutz-Oberflächenbehandlung, um den Lockerungsschutzanforderungen von Geräten mit hoher Belastung und starken Vibrationen gerecht zu werden.
