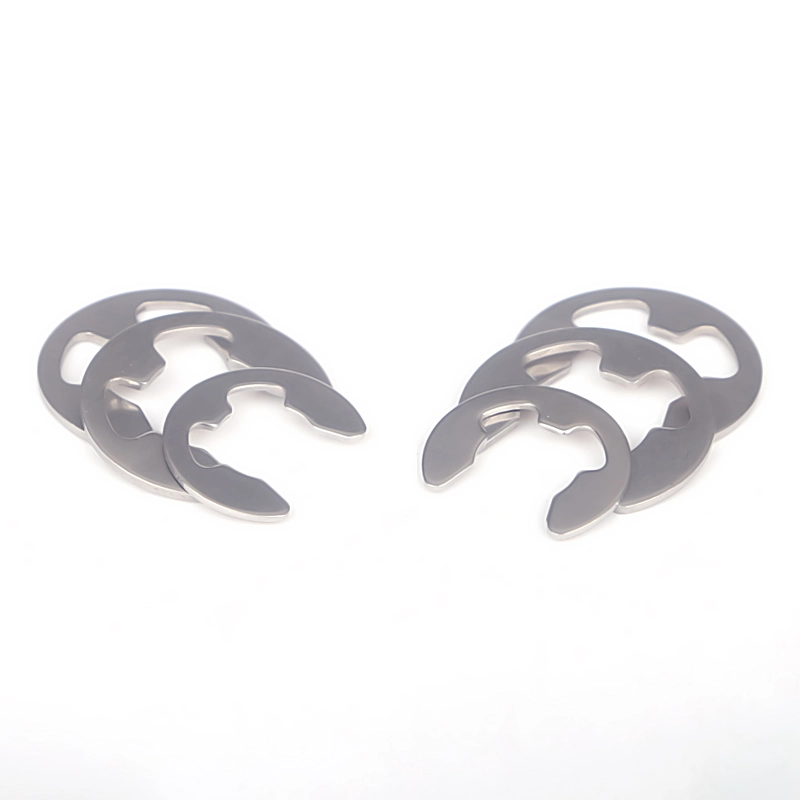

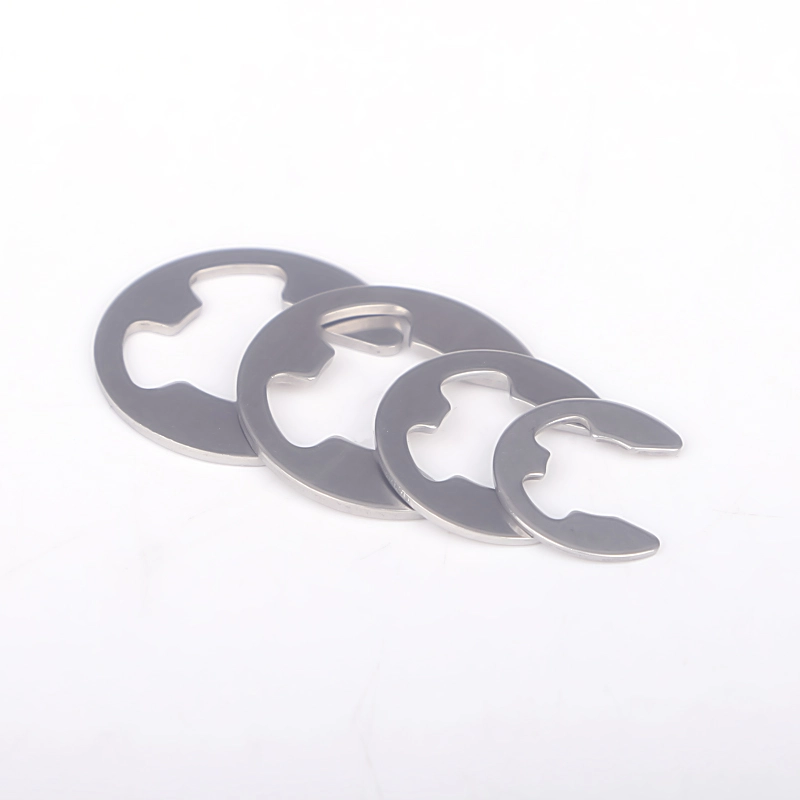

Sicherungsring/Sicherungsring vom Typ E nach DIN 6799 aus Edelstahl

Wanluos China-Edelstahl-Sicherungsring/Sicherungsring DIN 6799 E-Typ werden in strikter Übereinstimmung mit den deutschen DIN-Industriestandards hergestellt und gehören zu den leichten, offenen elastischen Wellenbefestigungselementen. Anders als herkömmliche DIN471-Wellensicherungsringe und DIN472-Lochsicherungsringe, die für die Installation präzise reservierte Nuten erfordern, verfügt DIN 6799 über eine einzigartige E-förmige, offene Integralstruktur, die eine direkte Klemmung auf glatten optischen Achsen und herkömmlichen Wellenkörpern ohne Vorbearbeitung fester Nuten ermöglicht.

Anfrage senden

Product Description

Der E-Sicherungsring/Sicherungsring aus rostfreiem Stahl nach DIN 6799 vom Wanluo-Lieferanten bietet eine stabile elastische Klemmkraft, um die axiale Verschiebung von Wellenhülsen, Lagern, Bolzenwellen und beweglichen Teilen zu begrenzen und so die Probleme der komplexen Nutbearbeitung und der umständlichen Montage herkömmlicher Sicherungsringe zu lösen. Mit seiner ultrakompakten Struktur, der schnellen Installation ohne Werkzeug und der breiten universellen Anpassungsfähigkeit wird es häufig in der mechanischen Montage mit geringer Belastung, in der täglichen Ausrüstung und in Präzisions-Miniaturgetriebestrukturen eingesetzt.

Werkstückkonfiguration und Fertigungsablauf im gesamten Prozess

Sicherungsringe vom Typ E nach DIN 6799 bestehen aus hochfestem Federstahl und hochwertigen Edelstahlrohstoffen, verarbeitet durch einteiliges Präzisionsstanzen, integrierte Wärmebehandlung, Härtung und Vollkantenentgratung. Die standardmäßige symmetrische E-förmige offene Struktur verfügt über einen genauen elastischen Öffnungswinkel und eine gleichmäßige Klemmspannung und gewährleistet so eine feste und rutschfeste Klemmung auf metrischen Standardwellen. Der integrierte Ringkörper weist eine gleichmäßige Dicke und eine hervorragende elastische Erholungsleistung auf und vermeidet dauerhafte Verformung, elastische Ermüdung oder Lockerung nach wiederholter Demontage und langfristigem Betrieb mit leichten Vibrationen. Die vollständig polierten, gratfreien Kanten verhindern ein Verkratzen der Wellenoberflächen und passender Teile während der Installation und Verwendung und schützen so wirksam die Integrität der Präzisionswellenkomponenten. Eine strenge Maßtoleranzkontrolle gewährleistet eine hohe Universalität der Standardgrößen und passt perfekt zu herkömmlichen Wellendurchmessern für eine schnelle Montage und begrenzte Fixierung.

Produktparameter

Parameterelement	Detaillierte Spezifikation
Produktname	DIN 6799 E-Sicherungsring, E-förmiger Wellensicherungsring, offener elastischer Sprengring
Executive-Standard	DIN 6799, ISO-Standard, GB-Standard, kundenspezifische, nicht standardmäßige Größen
Verfügbares Material	304, 316L Edelstahl, hochwertiger Federstahl, verzinkter Kohlenstoffstahl
Größenbereich	Schaftdurchmesser φ2mm-φ50mm, volle Standardgrößen, kundenspezifische Sonderdicke und Öffnungselastizität
Strukturtyp	E-förmige offene Integralstruktur, werkzeuglose Schnellspannung, Direktmontage auf der Wellenoberfläche
Verarbeitungstechnologie	Präzisions-Integralprägung, Wärmebehandlungsverstärkung, vollständige Kantenentgratung, elastische Kalibrierung
Anwendbares Objekt	Glatte optische Wellen, Stiftwellen, Miniaturübertragungswellen, leicht belastbare bewegliche Wellenteile
Oberflächenbehandlung	Beizen und Passivieren / Verzinkt / Schwarzoxid, Rost- und Korrosionsschutz
Mechanische Eigenschaften	Stabile elastische Klemmkraft, ermüdungsfrei, keine Verformung, leichter Grenzschutz
Verpackungsmethode	Feuchtigkeitsbeständiger Innenbeutel + Exportkarton, Palettenverpackung für Großbestellungen
Lieferservice	Spot-Massenlieferung, nicht standardmäßige Anpassung, Beschaffung gemischter Verbindungselemente aus einer Hand

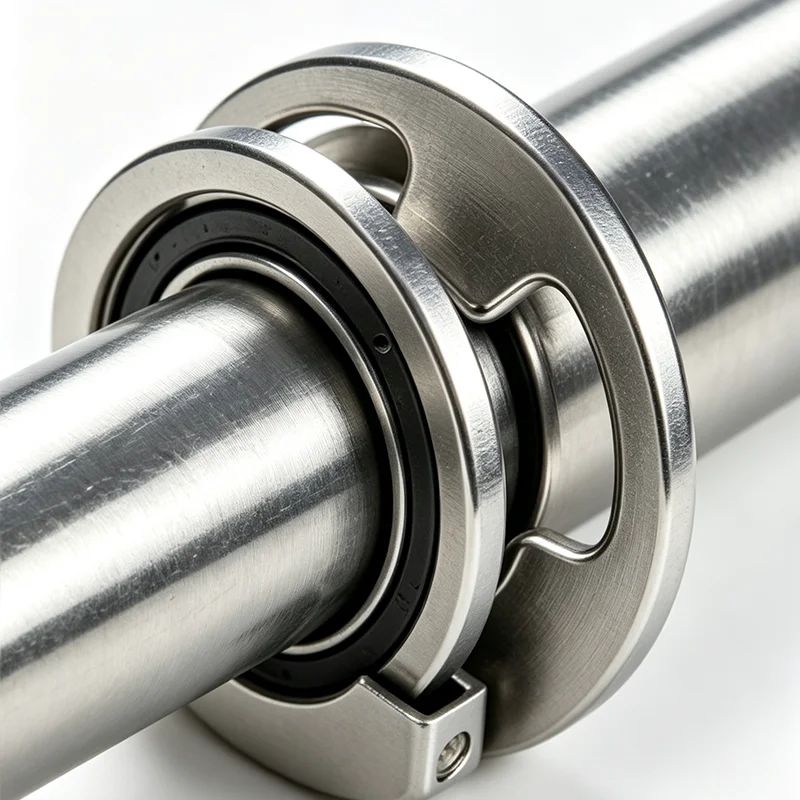

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nenndurchmesser d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nenngröße	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	max	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nenngröße	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	max	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	max	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
pro 1000 Einheiten ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nenndurchmesser d		7	8	9	10	12	15	19	24	30
h	Nenngröße	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	max	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nenngröße	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	max	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	max	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
pro 1000 Einheiten ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Wettbewerbsfähige Produktattribute und globale Vor-Ort-Arbeitsfälle

1. Für die Installation ist keine Nut erforderlich, wodurch die Einschränkungen herkömmlicher Sicherungsringe aufgehoben werden. Es kann direkt auf glatten Wellenoberflächen geklemmt werden, wodurch die Bearbeitung der Wellennuten entfällt, die Bearbeitungskosten des Werkstücks erheblich gesenkt und die Montageeffizienz verbessert werden.

2. Die einzigartige offene elastische Struktur vom E-Typ sorgt für eine gleichmäßige und stabile Klemmkraft in Umfangsrichtung, wodurch das axiale Verrutschen und Herunterfallen von Wellenteilen mit geringer Belastung effektiv begrenzt wird, mit zuverlässiger Anti-Lockerungs- und Begrenzungswirkung unter herkömmlichen Vibrationsbedingungen.

3. Werkzeuglose schnelle Montage und Demontage, einfache Bedienung und hohe Effizienz, perfekt geeignet für Serienproduktionslinien und tägliche Gerätewartungsszenarien, wodurch die Probleme der komplizierten Installation herkömmlicher Sicherungsringe gelöst werden.

4. Nach der integrierten Wärmebehandlung weist der Ringkörper eine hervorragende elastische Zähigkeit und Anti-Ermüdungsleistung auf und behält nach wiederholter Demontage und Langzeitbetrieb ohne Entspannung oder Ausfall eine stabile Spannelastizität bei.

5. Kompakt und leicht mit vielfältigen Materialoptionen, weit verbreitet für leichte Maschinen, elektronische Geräte, Haushaltsgeräte, Spielzeugzubehör, Miniaturautomatisierungsteile und andere Wellenbegrenzungsszenarien mit geringer Last.

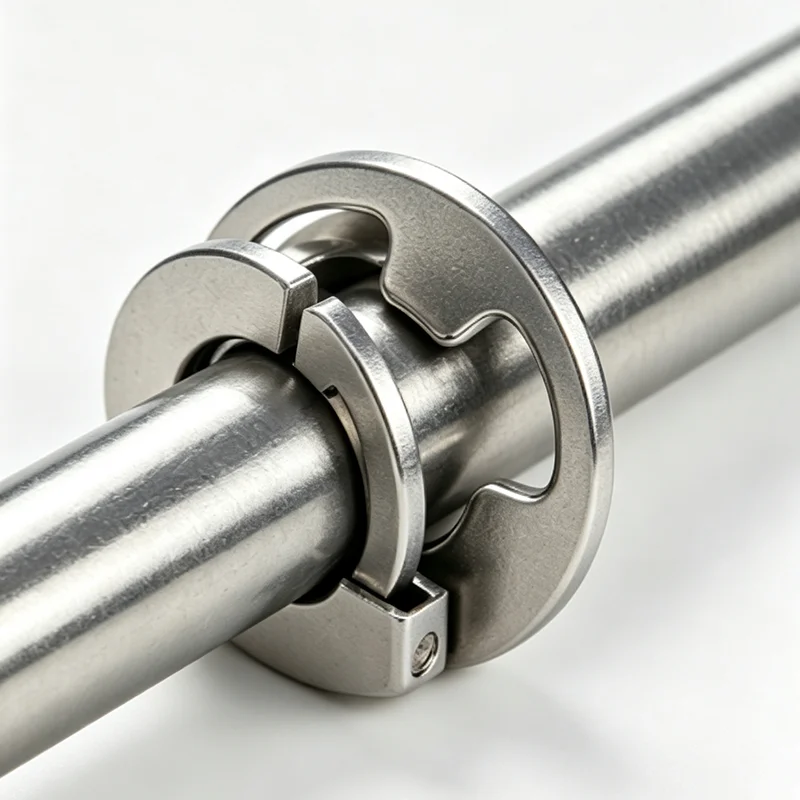

Stainless Steel Din 6799 E Type Circlip Retaining Ring

FAQ

F1: Was ist der Unterschied zwischen Sicherungsringen nach DIN 6799 und DIN 471?

A1: DIN 471 ist ein geschlossener elastischer Sicherungsring, der mit einer professionellen Zange in eine reservierte Wellennut eingebaut werden muss; DIN 6799 ist ein offener Sicherungsring vom Typ E, der ohne Nuten direkt auf eine glatte Welle geklemmt werden kann, sich durch eine schnellere Installation und einen einfacheren Aufbau auszeichnet und für Szenarien mit geringer Lastbegrenzung geeignet ist.

F2: Erfordert DIN 6799 reservierte Nuten auf der Welle?

A2: Es ist keine Rille erforderlich. Aufgrund seiner eigenen elastischen Spannkraft kann er stabil auf der glatten Wellenoberfläche befestigt werden, was den größten Vorteil gegenüber herkömmlichen Standard-Sicherungsringen darstellt und den Bearbeitungsprozess erheblich vereinfacht.

F3: Ist die Klemmkraft des E-Sicherungsrings ausreichend?

A3: Unsere Sicherungsringe nach DIN 6799 unterliegen einer strengen elastischen Kalibrierungsbehandlung. Die Standardspannkraft erfüllt die Grenzanforderungen leichter und mittlerer Belastungsszenarien vollständig. Es wird nicht für Verbindungen von Schlüsselgeräten mit hoher Belastung und starken Vibrationen empfohlen.

F4: Was sind die Hauptanwendungsszenarien der DIN 6799?

A4: Es wird häufig zur Begrenzung und Befestigung von Miniaturwellen, Stiftwellen, Rollen und beweglichen Teilen in leichten Industriemaschinen, elektronischen Produkten, elektrischen Geräten, Automatisierungszubehör, Alltagshardware und Spielzeugmaschinen verwendet.

F5: Können Sie spezielle elastische E-Typ-Sicherungsringe anpassen?

A5: Ja. Wir unterstützen die individuelle Anpassung verdickter, verstärkter Modelle, spezieller Öffnungselastizität, nicht standardmäßiger Außendurchmesser und korrosionsbeständiger Oberflächenbehandlung, um individuelle Anforderungen an die Montage bei geringer Belastung zu erfüllen.
